PCE-CTI 10 áramcsipeszes multiméter 100.000 MW CAT IV 600 V,CAT III 1000 V,CAT II 1500 V 0-1500 V AC/DC

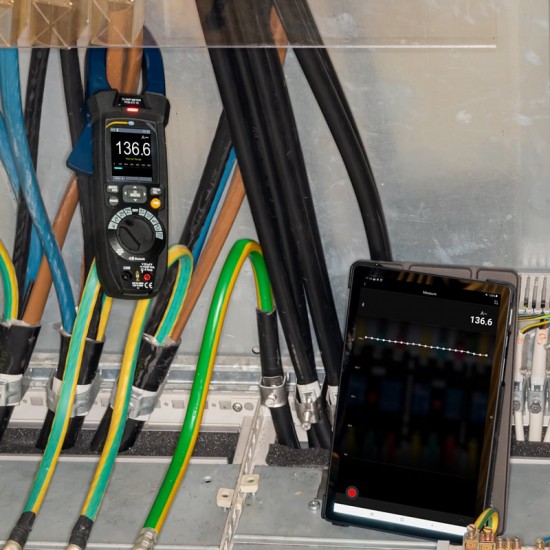

A lakatmérő ideális mérőműszer akár 1500 V AC/DC feszültségek és 1000 A AC/DC áramok mérésére. Az árammérés a lakatmérővel induktív. A tápvezeték a lakatmérő belsejében található. Ennek az a különleges előnye, hogy az áram működés közben is mérhető. Ezáltal a lakatmérő alkalmas olyan alkalmazásokhoz, mint például a fotovoltaikus rendszerek karbantartási munkái. A fotovoltaikus rendszerek számos különböző, sorba kapcsolt napelemből állnak. Itt a lakatmérővel az egyes sorok egyedi áramai mérhetők a potenciális hibák elkülönítése érdekében. A standard feszültség- és árammérés mellett a lakatmérő bekapcsolási áramot is képes mérni. A bekapcsolási áramok olyan áramok, amelyek különösen magasak a bekapcsolás pillanatában. Ezek az áramok motorok indításakor, például szellőztetőrendszerekben vagy stadionvilágítás bekapcsolásakor fordulnak elő. Ez a lakatmérővel végzett mérés különösen fontos a tápvezetékek és biztosítékok méretezéséhez. A frekvenciaváltók olyan transzformátorok, amelyek a primer oldalon a feszültséget módosított frekvenciával és amplitúdóval adják ki a szekunder oldalon. Az áramfogó és a VFD mérési funkció segítségével 45 Hz és 1 kHz közötti frekvencián lehet méréseket végezni. Az áramfogó Bluetooth 4.0 interfésszel is rendelkezik. Ez az interfész lehetővé teszi az áramfogó Android és iOS eszközökhöz való csatlakoztatását. Az ingyenes "Meterbox Pro" alkalmazás megjeleníti a mért értékeket, és elmenti azokat későbbi elemzéshez. Az adatnaplózási funkcióval az áramfogó a felhasználó által meghatározott időközönként mentheti az összes mért értéket. A mérés után az értékek grafikusan megjeleníthetők az áramfogón. Minden egyes mérési pont közvetlenül is leolvasható az áramfogóról. Az áramfogó 16 csoportos memóriakapacitással rendelkezik, és összesen 100 000 mért érték tárolási kapacitással rendelkezik. Az áramfogó a mért értéket a dátummal és az idővel együtt menti el. Az áramfogó bővíthető egy opcionális kiegészítő áramfogóval. Az áramfogó kiegészítő áramfogója rugalmas, így a mérési feladathoz igazítható. Ezzel a kibővített áramfogóval akár 3000 A AC árammérések is elvégezhetők. A flexibilis áramfogót az áramfogó feszültségbemenetéhez kell csatlakoztatni. A feszültségértéket az áramfogó ezután felhasználható áramértékké alakítja, és megjeleníti a képernyőn. Sokféle funkciójának és nagy mérési tartományának köszönhetően az áramfogót például fotovoltaikus rendszerek, vízerőművek, szélturbinák vizsgálatára vagy helyhez kötött elektromos gépek telepítésére használják. Az áramfogó opcionálisan ISO kalibrációs tanúsítvánnyal is felszerelhető.

• Ingyenes alkalmazás Androidra és iOS-re
• Mérési tartomány: 0 ... 1500 V AC/DC
• Adatnaplózás akár 100 000 leolvasásig
• Bekapcsolási áram mérése
• Kiegészítőként LowZ feszültségméréssel
• 2,36 hüvelykes TFT kijelző
• Feszültség- és hőmérsékletméréssel
• Opcionális kalibrációs tanúsítvány

• DC feszültség
• Mérési tartomány -600 ... +600 mV
• Felbontás 0,1 mV
• Pontosság ±(0,8% a leolvasott értékre + 8 számjegy)
• Túlterhelés 1500 V DC / 1000 V AC
• DC feszültség
• Mérési tartomány -6 ... +6 V
• Felbontás 0,001 V
• Pontosság ±(0,5% a leolvasott értékre + 5 számjegy)
• DC feszültség
• Mérési tartomány -60 ... +60 V
• Felbontás 0,01 V
• Pontosság ±(0,5% a leolvasott értékre + 5 számjegy)
• DC feszültség
• Mérési tartomány -600 ... +600 V
• Felbontás 0,1 V
• Pontosság ±(0,8% a leolvasott értékre + 5 számjegy)
• DC feszültség
• Mérési tartomány -1500 ... +1500 V
• Felbontás 1 V
• Pontosság ±(0,8% a leolvasott értékre + 5 számjegy)
• DC áram
• Mérési tartomány -60 ... +60 A
• Felbontás 0,01 A
• Pontosság ±(a leolvasott érték 3,0%-a + 8 számjegy)
• Egyenáram
• Mérési tartomány -600 ... +600 A
• Felbontás 0,1 A
• Pontosság ±(a leolvasott érték 3,0%-a + 8 számjegy)
• Egyenáram
• Mérési tartomány -1000 ... +1000 A
• Felbontás 1 A
• Pontosság ±(a leolvasott érték 3,0%-a + 8 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 60 nF
• Felbontás 0,01 nF
• Pontosság ±(a leolvasott érték 3,0%-a + 20 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 600 nF
• Felbontás 0,1 nF
• Pontosság ±(a leolvasott érték 3,0%-a + 8 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 6 µF
• Felbontás 0,001 µF
• Pontosság ±(a leolvasott érték 3,0%-a + leolvasott érték + 8 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 60 µF
• Felbontás 0,01 µF
• Pontosság ±(a leolvasott érték 3,0%-a + 8 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 600 µF
• Felbontás 0,1 µF
• Pontosság ±(a leolvasott érték 3,0%-a + 8 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 6000 µF
• Felbontás 1 µF
• Pontosság ±(a leolvasott érték 3,5%-a + 20 számjegy)
• Kapacitás
• Mérési tartomány 0 ... 60 mF
• Felbontás 0,01 mF
• A pontosság csak referenciaként szolgál
• Kapacitás
• Mérési tartomány 0 ... 600 mF
• Felbontás 0,1 mF
• A pontosság csak referenciaként szolgál
• Váltóáram
• Mérési tartomány 0 ... 60 A
• Felbontás 0,01 A
• Pontosság ±(a leolvasott érték + 5 számjegy)
• Túlterhelés 1000 A AC
• Frekvenciatartomány 50 ... 60 Hz
• Váltóáram
• Mérési tartomány 0 ... 600 A
• Felbontás 0,1 A
• Pontosság ±(a leolvasott érték 2,5%-a + 5 számjegy)
• Frekvenciatartomány 50 ... 60 Hz
• Váltóáram
• Mérési tartomány 0 ... 1000 A
• Felbontás 1 A
• Pontosság ±(a leolvasott érték 2,5%-a + 5 számjegy)
• Frekvenciatartomány 50 ... 60 Hz
• Ellenállás
• Mérési tartomány 0 ... 600 Ω
• Felbontás 0,1 Ω
• Pontosság ±(a leolvasott érték 1,0%-a + 10 számjegy)
• Ellenállás
• Mérési tartomány 0 ... 6 kΩ
• Felbontás 0,001 kΩ
• Pontosság ±(a leolvasott érték 0,8%-a + 5 számjegy)
• Ellenállás
• Mérési tartomány 0 ... 60 kΩ
• Felbontás 0,01 kΩ
• Pontosság ±(0,8% a leolvasott értékre + 5 számjegy)
• Ellenállás
• Mérési tartomány 0 ... 600 kΩ
• Felbontás 0,1 kΩ
• Pontosság ±(0,8% a leolvasott értékre + 5 számjegy)
• Ellenállás
• Mérési tartomány 0 ... 6 MΩ
• Felbontás 0,001 MΩ
• Pontosság ±(0,8% a leolvasott értékre + 5 számjegy)
• Ellenállás
• Mérési tartomány 0 ... 60 MΩ
• Felbontás 0,01 MΩ
• Pontosság ±(2,5% a leolvasott értékre + 10 számjegy)
• Frekvencia
• Mérési tartomány 0 ... 60 Hz
• Felbontás 0,01 Hz
• Pontosság ±(0,2% a leolvasott értékre + 5 számjegy)
• Frekvencia
• Mérési tartomány 0 ... 600 Hz
• Felbontás 0,1 Hz
• Pontosság ±(0,2% leolvasott érték + 5 számjegy)
• Frekvencia
• Mérési tartomány 0 ... 6 kHz
• Felbontás 0,001 kHz
• Pontosság ±(0,2% leolvasott érték + 5 számjegy)
• Frekvencia
• Mérési tartomány 0 ... 60 kHz
• Felbontás 0,01 kHz
• Pontosság ±(0,2% (v.M. +5 számjegy))
• Frekvencia
• Mérési tartomány 0 ... 600 kHz
• Felbontás 0,1 kHz
• Pontosság ±(0,2% v.M. +5 számjegy)
• Frekvencia
• Mérési tartomány 0 ... 6 MHz
• Felbontás 0,001 MHz
• Pontosság ±(0,2% v.M. +5 számjegy)
• Hőmérséklet
• Mérési tartomány -40 ... +600 °C
• Felbontás 0,1 °C
• Pontosság ±(1,5% v.M. +3 °C)
• Hőmérséklet
• Mérési tartomány 600 ... 1000 °C
• Felbontás 1 °C
• Pontosság ±(1,5% v.M. +3 °C)
• Hőmérséklet
• Mérési tartomány -40 ... +600 °F
• Felbontás 0,1 °F
• Pontosság ±(1,5% (v.W. +5,4 °F))
• Hőmérséklet
• Mérési tartomány 600 ... 1800 °F
• Felbontás 1 °F
• Pontosság ±(1,5% v.W. +5,4 °F)
• Hőmérséklet
• Mérési tartomány 245 ... 600 K
• Felbontás 0,1 K
• Pontosság ±(1,5% +3 K)
• Hőmérséklet
• Mérési tartomány 600 ... 1273 K
• Felbontás 1 K
• Pontosság ±(1,5% +3 K)
• Általános műszaki adatok
• Frekvencia 45 ... 1000 Hz
• Kijelző típusa: TFT grafikus kijelző
• Kijelző mérete: 2,36 hüvelyk
• Tárolóeszköz: Belső memória
• Tárolókapacitás: 1 600 000 érték
• Interfész: Vezeték nélküli
• Maximális kábelátmérő: 45 mm
• Biztonsági szabvány: CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
• Méretek: Szorító átmérője (vízszintes) 38 mm, szorító átmérője (függőleges) 63 mm, szorító nyílása: 45 mm
• Diódateszt áram:

• 1 x PCE-CTI 10 áramfogó
• 1 x K típusú hőelem adapterrel
• 1 x mérőzsinórpár
• 1 x hordtáska
• 1 x akkumulátortöltő állomás
• 1 x 7,4 V-os akkumulátor
• 1 x használati útmutató
