PCE-TDS 200+ SM Ultrahangos átfolyásmérö

Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. A DN ≥50 csőátmérők esetén a leolvasott érték ±1,5%-ának, DN <50 csőátmérők esetén a leolvasott érték ±3,5%-ának, valamint a leolvasott érték ±0,5%-ának a reprodukálhatóságával az ultrahangos áramlásmérő különösen precíz mérőműszer. Az érzékelők telepítéséhez telepítési segédlet áll rendelkezésre. Ez a segédlet grafikusan megjeleníti az ultrahangos áramlásmérő jelminőségét, és azt is jelzi, hogy az érzékelők a megfelelő távolságban vannak-e egymástól. Az ultrahangos áramlásmérővel történő áramlásmérés elvégzéséhez a cső- és közegadatok megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. Az ultrahangos áramlásmérő a mért értékek megjelenítéséhez számos mértékegységet kínál. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob. Mérés közben az ultrahangos áramlásmérő adatgyűjtő funkciója lehetővé teszi a mért értékek rögzítését. Az indítási és leállítási feltételek, valamint a rögzítési intervallum 1 másodperc és 12 óra között állítható be. Az ultrahangos áramlásmérő minden adatpontja egyszer tartalmazza az összes mért értéket. A mért értékek az ultrahangos áramlásmérő beépített 32 GB-os memóriájában tárolódnak, amely akár 10 millió adatpont tárolására is képes. Opcionális szoftverrel leolvashatja a rögzített mért értékeket az ultrahangos áramlásmérőről. Elemzéshez a mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az adatok .csv fájlformátumban is exportálhatók további feldolgozás céljából. Alternatív megoldásként a szoftver PDF jelentést is generálhat. Az egyszerűsített kezelés érdekében az ultrahangos áramlásmérő szoftveresen konfigurálható. Az ultrahangos áramlásmérő mért értékeinek élőképe is elérhető a szoftveren keresztül. Az ultrahangos áramlásmérővel a hőmennyiség meghatározásához két hőelemre van szükség. Ezek a PCE-TDS 200+ készülékkel együtt kaphatók. A két hőelem a csőrendszer előremenő és visszatérő vezetékeihez csatlakozik. A hőmérséklet-különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg képes kiszámítani és megjeleníteni a hőegységre jutó költséget. Ezért az ultrahangos áramlásmérő alkalmas olyan alkalmazásokhoz, mint például a fűtési rendszerek vizsgálata. [A hőelemekről szóló utolsó mondat hiányos, és a pontos fordításhoz kontextus szükséges.] Az ultrahangos áramlásmérő 2,8"-os színes LCD kijelzője könnyen leolvasható. ISO vagy DAkkS kalibrációs tanúsítvány opcionálisan elérhető. PCE-TDS 200 S ÉRZÉKELŐ Kis érzékelőpár DN 15–100 / 20–108 mm csőátmérőkhöz. Különösen kis csövekhez alkalmas. Az érzékelők nagyon kompakt méretűek, 45 x 30 x 30 mm, és -30–160 °C hőmérséklet-állósággal rendelkeznek. Az alsó oldalon található mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Az érzékelők levehető kábelkötegelők segítségével a csőhöz is rögzíthetők. PCE-TDS 200 M ÉRZÉKELŐ Közepes érzékelőpár DN 50–700 / 57–720 mm csőátmérőkhöz. Közepes méretű csövekben történő áramlásmérésre alkalmas. Jellemzők: Az ultrahangos áramlásmérő érzékelőihez rögzített mágnesek lehetővé teszik azok rögzítését vascsövekre. Alternatív megoldásként a Az érzékelők levehető kábelkötegelők segítségével rögzíthetők a csőhöz. A hőmérséklet-tűrés -30 és 160 °C között van.

• Mérési tartomány ±32 m/s
• USB-C interfész adatátvitelhez
• Opcionális szoftver a mért értékek elemzéséhez
• Reprodukálhatóság a mért érték ±0,5%-a
• Hőmennyiség mérése
• Adattárolás 10 millió mérési ponthoz
• Egyedileg állítható riasztási határértékek
• Opcionális ISO vagy DAkkS kalibrációs tanúsítvány

• Sebesség
• Mérési tartomány -32 ... +32 m/s
• Felbontás 0,001 m/s
• Pontosság DN ≥50 mm: ±1,5 % a leolvasott értékhez >0,3 m/s / DN 0,3 m/s sebességhez
• Hőmérséklet K típus
• Mérési tartomány -100 ... +1370 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• Hőmérséklet J típus
• Mérési tartomány -100 ... +1150 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• Hőmérséklet S típus
• Mérési tartomány 0 ... 1500 °C
• Felbontás 0,1 °C
• Pontosság ±0,5 %
• Hőmérséklet R típus
• Mérési tartomány 0 ... 1700 °C
• Felbontás 0,1 °C
• Pontosság ±0,5 %
• Hőmérséklet E típus
• Mérési tartomány -100 ... +900 °C
• Felbontás 0,1 °C
• Pontosság ±0,4%
• Hőmérséklet T típus
• Mérési tartomány -100 ... +400 °C
• Felbontás 0,1 °C
• Pontosság ±0,4%
• Hőmérséklet N típus
• Mérési tartomány -100 ... +1150 °C
• Felbontás 0,1 °C
• Pontosság ±0,4%
• Hőmérséklet B típus
• Mérési tartomány 600 ... 1800 °C
• Felbontás 0,1 °C
• Pontosság ±0,5%

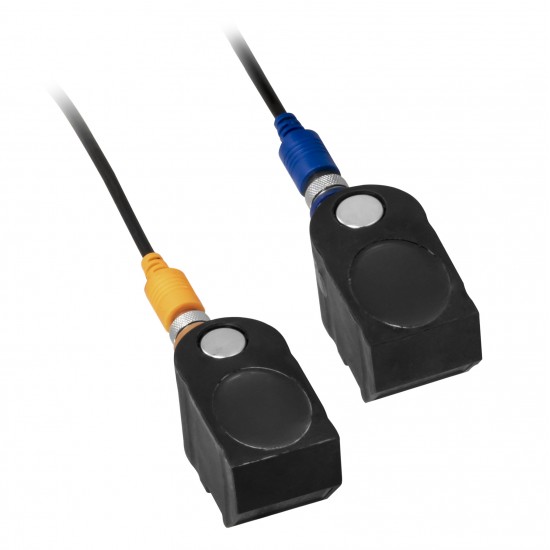

• Ultrahangos érzékelő
• Megnevezés PCE-TDS 200 S SENSOR
• Csőátmérő DN 15 ... 100 mm / Ø 20 ... 108 mm
• Méretek 45 x 30 x 30 mm
• Típus Ultrahangos
• Frekvencia 1 MHz
• Üzemi hőmérséklet -30 ... 160 °C
• Érzékelő kábelhossz 5 m
• Ultrahangos érzékelő
• Megnevezés PCE-TDS 200 M SENSOR
• Csőátmérő DN 50 ... 700 mm / Ø 57 ... 720 mm
• Méretek 70 x 40 x 40 mm
• Típus Ultrahangos
• Frekvencia 1 MHz
• Hőmérséklet -30 ... 160 °C
• Érzékelő kábelhossz 5 m
• Általános műszaki adatok
• Mérési funkciók Áramlási sebesség, térfogatáram, térfogat, hőmérséklet, hőteljesítmény, hőmennyiség
• Mértékegység(ek) Metrikus, Angolszász
• Mértékegységek További információk Méretek: mm, hüvelyk, Áramlási sebesség: m/s, ft/s, Hőmérséklet: °C/°F, Hőmennyiség: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu, Hőteljesítmény: W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h, Térfogatáram: m³, l, gal, igl, mgl, cf, bal, ib, ob, Térfogat: m³, l, gal igl, mgl, cf, bal, ib, ob, Idő kijelzés: másodperc, perc, óra, nap, Költség kijelzés: EUR, font, USD, török ​​líra, zloty, jen
• Kijelző mérete: 2,8 hüvelyk
• Tárolóeszköz: Belső memória
• Tárolókapacitás: 32 GB
• Tárolási intervallum: 1 s
• Tárolási intervallum: akár 12 óra
• Interfész: USB-C
• Cső anyaga: Acél, Öntöttvas, Rozsdamentes acél, Alumínium, Sárgaréz, Réz, PVC, Vas, Nikkel, Titán, Cink, Akril, Polietilén, Polipropilén, Nejlon, Felhasználó által definiált (a cső anyagának keresztirányú hangsebességének manuális megadása)
• Cső anyagának további információi: A cső belső bélése: - Nincs bélés, - Felhasználó által definiált, - Epoxigyanta, - Gumi, - Habarcs, - Polisztirol, - Polietilén, - Politetrafluoretilén, - Poliuretán, - Polipropilén, - Felhasználó által definiált (a hosszirányú hangsebesség manuális megadása) a cső belső bélésének)
• Mérőközeg: Víz, Tengervíz, Olaj, Nyersolaj, Metanol Etanol, Dízel, Benzin, Kőolaj, Felhasználó által meghatározott (a közeg hangsebességének manuális bevitele)
• Üzemidő: 10 óra
• Automatikus kikapcsolás ... és 1 ... 15 perc között.
• Automatikus kikapcsolás kikapcsolható: Igen
• Mérési módszer: Z, V, N, W
• Riasztás: Vizuális, hangjelzés
• Riasztási módok: Alullövés, Túllövés, Beltéri, Kültéri
• Reprodukálhatóság: ±0,5%
• Menü nyelve: Török, Angol (USA), Lengyel, Spanyol, Német, Kínai, Orosz, Japán, Francia, Dán, Olasz, Holland, Portugál
• Védelmi osztály (eszköz): IP52
• Tápellátás: USB 5 VDC, 500 mA
• Csatlakozó típusa: Eszköz - Európai csatlakozó
• Kapacitás: 2500 mAh
• Üzemi feltételek: -20 ... 65 °C, 10 ... 95 % relatív páratartalom
• Tárolási feltételek: -20 ... 65 °C, 10 ... 95 % relatív páratartalom
• Méretek (H x Sz x M) 165 x 85 x 32 mm
• Súly 263,5 g

• 1 x PCE-TDS 200+ SM ultrahangos áramlásmérő
• 1 x PCE-TDS 200 S áramlásérzékelő (pár)
• 1 x PCE-TDS 200 M áramlásérzékelő (pár)
• 2 x TF-RA330 hőmérséklet-érzékelő
• 2 x 5 m csatlakozókábel
• 2 x kioldható kábelkötegelő
• 1 x tápegység
• 1 x USB-C kábel
• 1 x ultrahangos kontaktgél
• 1 x PCE mérőszalag
• 1 x hordtáska
• 1 x felhasználói kézikönyv
