PCE-EVSE 310+ Autós méroeszköz

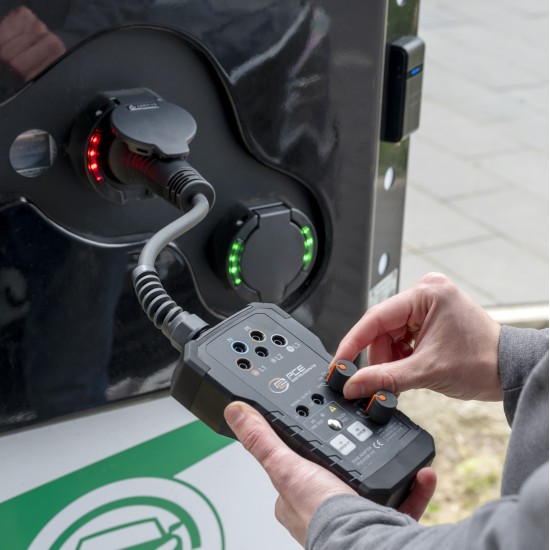

Az EVSE fali töltőállomás-teszter VDE 0100 teszterekkel való használatra készült, elektromos járművek töltőállomásainak (3-as töltési mód) tesztelésére. Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más szabványos VDE 0100 teszterrel. A három fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően a telepítési hibák gyorsan azonosíthatók. A PP State forgókapcsoló a töltőkábel áramterhelhetőségét szimulálja. Ezt a szimulációt a PP és PE ​​vezetők közé csatlakoztatott különböző ellenállások végzik az EVSE fali töltőállomás-teszteren belül. A CP State forgókapcsoló különböző járműállapotokat szimulál. Ezeket a járműállapotokat szintén a CP és PE ​​vezetők közé csatlakoztatott különböző ellenállások végzik. Külső terhelés csatlakoztatható az aljzathoz. Ez a kimenet csak mérési célokat szolgál, és lehetővé teszi a fogyasztásmérő működésének ellenőrzését. Továbbá az EVSE fali töltőállomás-teszter PE hibát (földelési hibát) is képes szimulálni. Az EVSE fali töltőállomás-teszter hordtáskában kerül forgalomba. Az 1-es típusú csatlakozóval ellátott fali dobozokhoz opcionálisan adapter is kapható.

• PE előteszt
• A közelségérzékelő (PP) és a vezérlőérzékelő (CP) állapota
• CP "E" hiba és PE ​​hiba szimulációja
• Hálózati aljzat mérési célokra
• Biztonsági tesztaljzatok

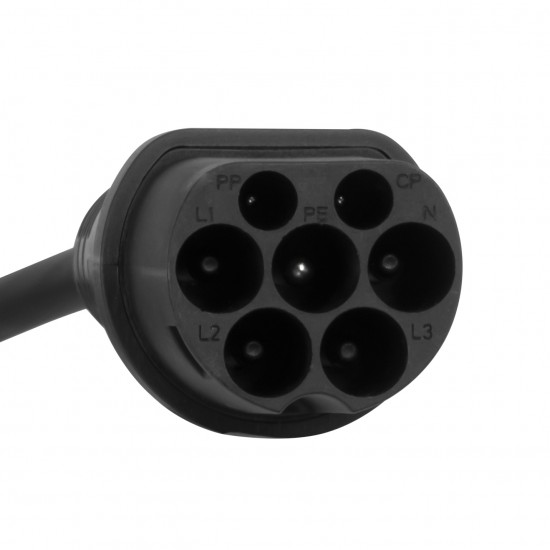

• 2-es típusú csatlakozóval
• 1-es típusú adapterrel

• Tesztfunkciók
• PE előteszt: Igen, kapacitív elektródával
• PP szimuláció: Nyitott, 13 A, 20 A, 32 A, 63 A
• CP állapot: A, B, C, D
• CP hiba "E": E
• PE hiba / földelési hiba: Igen
• Általános műszaki adatok
• Kábelhossz: 25 cm
• Csatlakozások: L1, L2, L3, N, PE
• Csatlakozások, további információk: Max. 230 V (1 fázisú) / 430 V (3 fázisú). 50 / 60 Hz, 10 A / 250 V, 2-es típusú csatlakozó, fixen a kábelhez rögzítve (opcionális adapter szükséges az 1-es típushoz)
• Szabvány(ok): IEC 62196-2 2-es típusú csatlakozó
• Biztonsági szabvány: CAT II / 300 V
• Hálózati aljzat: Max. 250 V. 50/60 Hz. 10 A
• Kimenetek: 2 x 4 mm-es aljzat (jelkimeneti csatlakozók)
• Biztosíték(ok): 10 A/250 V hálózati aljzat
• Védelmi osztály (eszköz): IP40
• Üzemi feltételek: 0 ... 40 °C, 0 ... 80% relatív páratartalom
• Tárolási feltételek: -10 ... 50 °C, 0 ... 80% relatív páratartalom
• Méretek (H x Sz x M): 600 x 105 x 73 mm
• Súly: 643 g

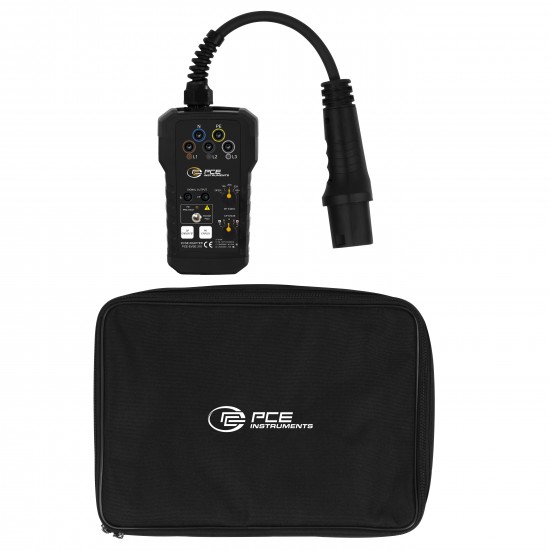

• 1 x EVSE teszter fali dobozokhoz PCE-EVSE 310
• 1 x felhasználói kézikönyv
• 1 x hordtáska
• 1 x 2-es típusú csatlakozó
