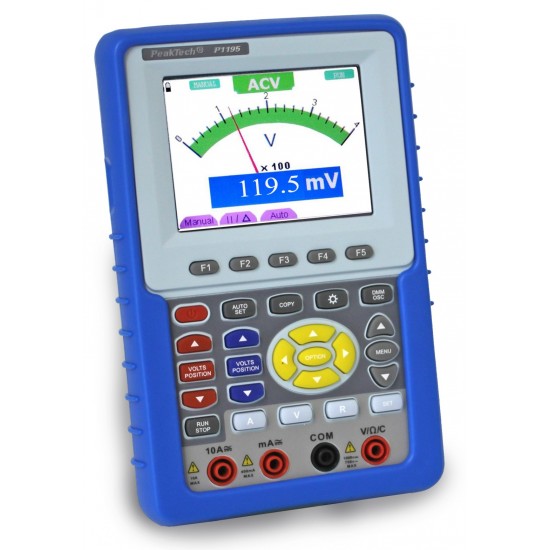

A műszer egy digitális 2 csatornás / 100MHz oszcilloszkóp, és egy True RMS multiméter kombinációjából áll, és így ideális megoldás minden mérési igényhez.
A kreatív Shortcut tervezés megkönnyíti a kezelést, és a nagy felbontású (640 x 480 pixel - 65.535 szín) 3,8”-os TFT színes kijelzőn a görbék jól megfigyelhetők, míg a hosszú élettartalmú lítium-ion akkumulátor garantálja a folyamatos munkát. Így a műszer ideális a korszerű helyszíni mérésekhez.
- USB-interfész
- Csatlakozó az USB-Stick-hez, a hordozható adattároláshoz
- Támogatja az alternatív Triggert
- Videó-Trigger funkció, és optimalizálja a Trigger érzékenységet
- Memória kapacitás: 6K
- True RMS multiméter
- Két galvanikusan elszigetelt csatornák (vagy oszcilloszkóp, vagy oszcilloszkóp és multiméter között)
- Automatikus tartomány beállítása, és az oszcilloszkópban automatikus beállítási funkció
- 5 V 1kHz kimenet a szondák beállításához
- Biztonság: EN 61010-1; CAT II 400 V
- Tartozékok: AC-DC adapter, 2db érzékelő, mérővezetékek, bővítő modul kis kapacitás mérésére, csatlakozó kábel USB-Stick-hez, USB kábel, szoftver CD Windows 2000/XP/VISTA und Windows 7, hordtáska és használati útmutató
Műszaki adatok:
Sávszélesség
|
100 MHz
|
Mintavételi sebesség
|
1 GS/s CH
|
Csatorna
|
2
|
Kijelző
|
9,7 cm (3,8”) TFT-színes kijelző 65535 szín
|
Felbontás
|
640 x 480 Pixel
|
Bemeneti csatolás
|
DC, AC, GND
|
Bemeneti impedancia
|
1 MΩ ± 2 % párhuzamosan 20 pF ± 5 pF / 400 V DC vagy ACss
|
Függőleges érzékenység
|
8-bit (2 csatorna egyszerre)
|
Maximális bemeneti feszültség
|
400 V DC vagy ACss
|
DC pontosság
|
± 5 %
|
Bemeneti csatolás
|
DC, AC, GND
|
Felfutási idő
|
< 3,5 ns
|
Időalap
|
5ns/div ~ 100s/div
|
Mintavételi tartomány
|
10 S/s ~ 500 MS/s
|
Pontosság
|
100 ppm
|
Trigger mód
|
Edge, videó, alternatív
|
Trigger érzékenység
|
DC, AC, LF-REJ, HF-REJ
|
