A PCE-WMS 1 raktárfelügyeleti mérőrendszer a levegő hőmérsékletének és páratartalmának állandó monitorozására szolgál. A PCE-WMS 1 raktár mérőrendszere a PCE-P18 hőmérséklet-páratartalom mérőből és a PCE-SM61 adatgyűjtővel ellátott távkarbantartó egységből áll. A raktárak felügyeleti rendszere természetesen további PCE-P18-1 típusú érzékelőkkel bővíthető. A PCE-P18 hőmérséklet- és páratartalommérő a Modbuson keresztül csatlakozik az adatgyűjtőhöz. A nedvességmérő rögzíti a hőmérsékletet és a páratartalmat, és digitálisan továbbítja ezeket az értékeket. Az aktuálisan mért adatok webböngészőn keresztül hívhatók le. Ezen túlmenően ez a raktári hőmérséklet- és páratartalom-mérő a mérési adatokat egy belső memóriába menti. Ez a memória körülbelül 1 GB méretű, és FTP programmal olvasható. A PCE-WMS 1 raktárfelügyeleti rendszer Plug 'n Play képes, ami azt jelenti, hogy a hőmérséklet és páratartalom mérőrendszert csak feszültséggel kell ellátni, és készen áll a használatra. A különböző érzékelők a raktár megfelelő mérési pontjain vannak elhelyezve, és Ethernet kábelen keresztül csatlakoznak a mérőrendszerhez. A PCE-SM 61 Ethernet interfészen keresztül csatlakozik a helyi LAN-hoz, és használatra kész.
Tulajdonságok:
- hőmérséklet és páratartalom mérése
- mérési adatok tárolása
- mérési értékek távoli lekérdezése webböngészőn keresztül
- admin és felhasználói területek
- akár 100 érzékelő csatlakoztatható
- ethernet interfész
- Plug and Play képes
- riasztási funkciók
| Műszaki adatok páratartalom - hőmérséklet mérőrendszer PCE-WMS 1 |
| Fő egység távoli karbantartási modul PCE-SM61 raktárfelügyeleti rendszer |
| Belépés | RS485 Modbus |
| Kijárat | 2 relé |
| Felület | Ethernet: konfiguráció / kommunikáció
USB: konfiguráció |
| Tápfeszültség | 20...40VAC/DC |
| Energiafelhasználás | 4VA |
| Védelmi osztály | IP40 |
| A PCE-P18-1 érzékelőegységek bemenetén kívül a távkarbantartó modul relé kimenetekkel is rendelkezik. Ezek a relék előre beállított riasztásokat kapcsolhatnak be. Ezenkívül a távoli karbantartási modul kiolvasása és konfigurálása a csatolt Ethernet interfészen keresztül történik. A raktárfelügyeleti rendszer főegységének külön kiemeléseként hangsúlyozni kell, hogy ez a rendszer tud riasztást küldeni e-mailben. Ennek az az előnye, hogy az előre beállított felhasználót közvetlenül e-mailben értesítik, ha például egy mért értéket túllépnek, vagy ha a memória készen áll a kiolvasásra. |
| PS24V03A főegység tápegység |
| Bemeneti feszültség | 90...240VAC |
| Kimeneti feszültség/áram | 24VDC / 3A |

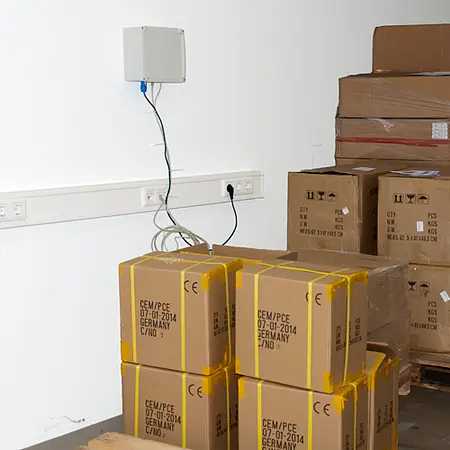

| A raktárfelügyeleti rendszer tápegysége látja el feszültséggel a PCE-SM61 távkarbantartó modult és a csatlakoztatott érzékelőegységeket. A fő egységbe épített tápegység akár 40 érzékelőegység táplálását teszi lehetővé. A raktárfelügyelet távkarbantartó modulját és a tápegységet előre behuzalozva, falra szerelt házban szállítjuk. A telepítés már nem szükséges. Csak a hálózati konfigurációt kell elvégezni. A raktári felügyeleti rendszer fő egysége ideálisan egy hálózati aljzat közelében van elhelyezve. Innen a PCE-WMS 1 beépül a LAN-ba. Az érzékelők külön csatlakoztathatók a kiegészítő RJ45-ös aljzaton keresztül. Csak a hálózati konfigurációt kell elvégezni. A raktári felügyeleti rendszer fő egysége ideálisan egy hálózati aljzat közelében van elhelyezve. Innen a PCE-WMS 1 beépül a LAN-ba. Az érzékelők külön csatlakoztathatók a kiegészítő RJ45-ös aljzaton keresztül. Csak a hálózati konfigurációt kell elvégezni. A raktári felügyeleti rendszer fő egysége ideálisan egy hálózati aljzat közelében van elhelyezve. Innen a PCE-WMS 1 beépül a LAN-ba. Az érzékelők külön csatlakoztathatók a kiegészítő RJ45-ös aljzaton keresztül. A raktári felügyeleti rendszer fő egysége ideálisan egy hálózati aljzat közelében van elhelyezve. Innen a PCE-WMS 1 beépül a LAN-ba. Az érzékelők külön csatlakoztathatók a kiegészítő RJ45-ös aljzaton keresztül. A raktári felügyeleti rendszer fő egysége ideálisan egy hálózati aljzat közelében van elhelyezve. Innen a PCE-WMS 1 beépül a LAN-ba. Az érzékelők külön csatlakoztathatók a kiegészítő RJ45-ös aljzaton keresztül. |
| Érzékelő egység hőmérséklet és páratartalom mérő PCE-P18 |
| Páratartalom |
| Mérési tartomány | 0 ... 100% relatív páratartalom |
| Pontosság | ± 2% (a 10 ... 90% relatív páratartalom tartományban)
± 3% (a maradék mérési tartomány) |
| Hőfok |
| Mérési tartomány | -20 ... +60°C |
| Pontosság | a mérési tartomány ± 0,5%-a |
| Számított mutatók | Harmatpont [°C]
Abszolút páratartalom [g/m³] |
| Felület | Modbus RTU |
| Átviteli módok | 8N1, 8N2, 8E1, 8O1 |
| Átviteli sebesség | 4800 bps
9600 bps
19200 bps
38400 bps
57600 bps |
| Átvitt paraméterek | Távadó ID
hőmérséklet
Páratartalom
Harmatpont
Abszolút páratartalom
Hőmérséklet (Min / Max)
Páratartalom (Min / Max)
Harmatpont (Min / Max)
Abszolút páratartalom (Min / Max) |
Tápfeszültség
(adatvezetéken keresztül táplálva) | 19V...30VDC |
| Környezeti feltételek | -30 ... +85 °C / max. 95 % relatív páratartalom |
| Védettségi fok | IP65 |
| Szerelés | falra szerelés |
| Méretek | 35x58x118 mm |

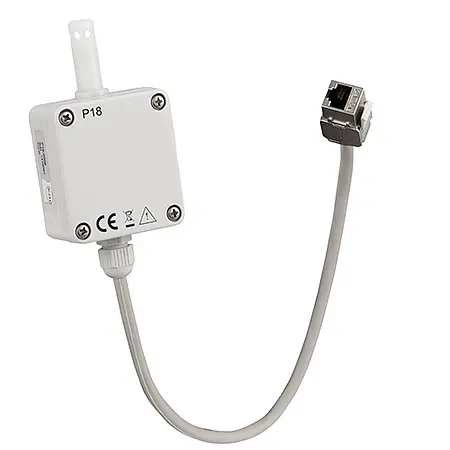

| Az érzékelő egység méri a hőmérsékletet és a páratartalmat. Ezen túlmenően a raktárfelügyelet egyéb paraméterei is megjelennek az interfészen keresztül. Az érzékelő egységet csatlakoztatásra készen szállítjuk. Átvételkor az érzékelő egységet egyszerűen csatlakoztatni kell a raktár fő egységéhez, a hőmérséklet- és páratartalom-mérőhöz egy szabványos patch kábel segítségével. |

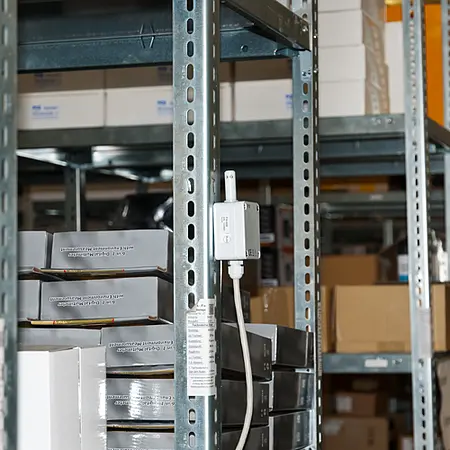

| A raktárfelügyeleti rendszer érzékelője észrevétlenül felszerelhető a raktár bármely pontjára. A csatlakoztatás az RJ45 kábel aljzaton keresztül történik. Az érzékelő bármilyen hálózati kábelen keresztül csatlakoztatható a fő egységhez. |

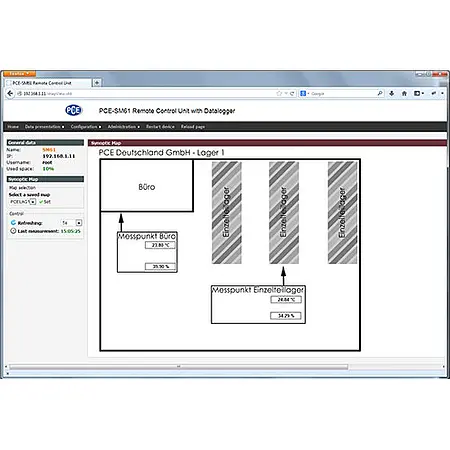

| A mérési adatok megjelenítése raktárfelügyelethez az adminisztrációs területen |
| A rendszergazdák az adminisztrációs területen elvégezhetik a távoli karbantartási modul összes beállítását. A mért értékek térképen és táblázatos formában történő megjelenítése mellett itt beállíthatók a riasztások, kezelhetők a felhasználók és a tárolási beállítások is elvégezhetők. Természetesen lehetőség van további szenzorok integrálására és a térkép megjelenítésének beállítására is. |

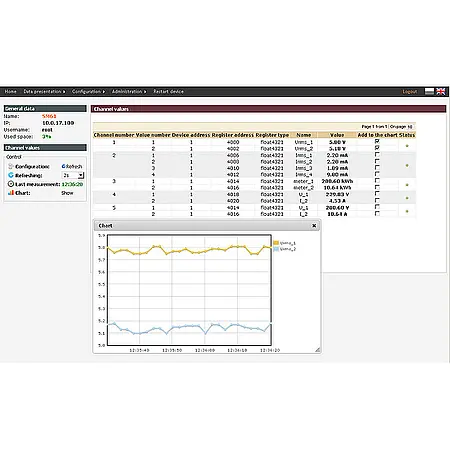

| Az adatok táblázatos megjelenítése a felhasználói területen |
| A mért értékek a felhasználói területen megtekinthetők. Ezenkívül a riasztások megtekinthetők a felhasználói területen. A felhasználói terület korlátozott hozzáférést kínál a rendszergazdai területhez képest. Ez megakadályozza, hogy illetéktelen személyek módosítsák vagy töröljék a raktárfelügyeleti rendszer beállításait. |

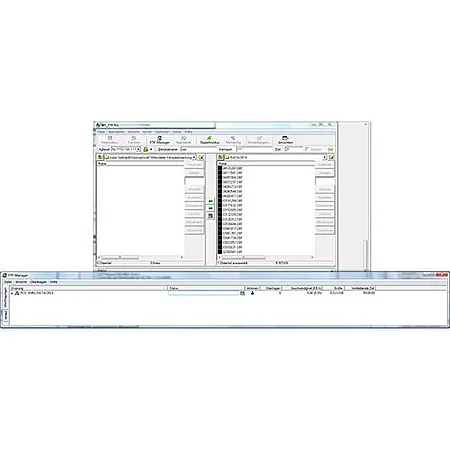

| Az elmentett mérési értékek letöltése |
A raktárfigyelő rendszer által tárolt mért értékek FTP programmal letölthetők. Ezután megtekintheti a mért értékeket egy adatbázisban.
|
Szállítási terjedelem kezdőkészlet raktárfelügyeleti rendszer PCE-WMS 1:
Raktárfelügyeleti rendszer Fő egység
1 x távkarbantartó modul PCE-SM 61, 1 x tápegység PS24V03A, 1 x fali ház (előre vezetékezett)
Érzékelő egység
1 x hőmérséklet és páratartalom érzékelő PCE-P18-1, 1 x csatlakozó kábel ( kb 0,2 m Ethernet aljzattal)
Csatlakozás
1 x hálózati csatlakozókábel, 1 x 2 utas elosztó modul, 1 x 2 m Ethernet patch kábel érzékelő egység csatlakoztatásához
