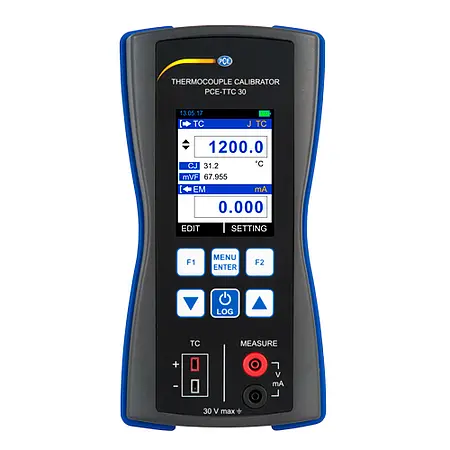

A PCE-TTC 30 különböző hőelemek és mV szimulálására
használható. Így a kalibrátort számos termométerhez és hőelemcsatlakozóhoz
használhatja. A PCE-TTC 30 szimulálja a leggyakoribb hőelemeket, például a K,
T, S. A szimulátor 0,3 ° C pontosságú, így a hőmérők pontosan kalibrálhatók.
A hőmérséklet vagy a 250 mV-ig terjedő extra alacsony feszültségek
közvetlen meghatározása mellett a termoelem kalibrátor rámpa üzemmódban is
működtethető. Itt a felhasználó dönthet arról, hogy a rámpát határozatlan időre

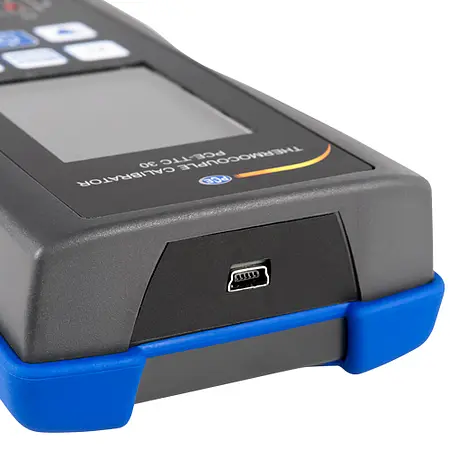

vagy meghatározott időközönként kell-e futtatni. Az eszközt a mini USB interfészen
keresztül töltheti. Ezenkívül a rögzített adatok ezen az interfészen keresztül
egy számítógépre is átvihetők.
Tulajdonság:
- Szimulációs és mérési mód
- Akkumulátoros működés
- E, J, K, T, B, R, S, N, mV hőelemekhez
- 24 V tápfeszültség áramhurkokhoz
- HART kompatibilis
- Manuális mód & rámpa funkció
- Folytonossági vizsgálat
- Adatgyűjtő funkció
Műszaki adatok:
|
Feszültség DC V
|
|
|
|
Mérési tartomány
|
Felbontás
|
Pontosság
|
|
0 ... 30 V
|
0,001 V
|
±0,02% v.Mw. + 2 Dgt
|
|
|
|
|
|
Áram DC mA
|
|
|
|
Mérési tartomány
|
Felbontás
|
Pontosság
|
|
0 ... 24 mA
|
0,001 mA
|
±0,02% v.Mw. + 2 Dgt
|
|
|
|
|
|
Mérés / Szimuláció
|
|
|
|
Hőelemek
|
Mérési tartomány
|
Felbontás
|
Pontosság
|
|
E
|
-200 ... 1200 °C
|
0,1 °C
|
± 0,3 °C
|
|
J
|
-200 ... 1200 °C
|
0,1 °C
|
± 0,3 °C
|
|
K
|
-200 ... 1372 °C
|
0,1 °C
|
± 0,3 °C
|
|
T
|
-200 ... 400 °C
|
0,1 °C
|
± 0,3 °C
|
|
B
|
450... 1800 °C
|
0,1 °C
|
± 0,3 °C
|
|
R
|
0 ... 1750 °C
|
0,1 °C
|
± 0,3 °C
|
|
S
|
0 ... 1750 °C
|
0,1 °C
|
± 0,3 °C
|
|
N
|
-200 ... 1300 °C
|
0,1 °C
|
± 0,3 °C
|
|
mV
|
10 ... 80 mV
|
0,001 mV
|
± 0,02 % a
kijelzett értékből + 2µV
|
|
|
-10 ... 250 mV
|
0,01 mV
|
± 0,02 % a
kijelzett értékből + 0,02 mV
|
|
|
|
Megjegyzés: Az
információ az ITS-90 hőmérsékleti szabványra vonatkozik.
|
|
|
|
|
|
Általános adatok
|
|
|
Kijelző
mód
|
Mérés: mA / V / hőelem / mV
Szimuláció: hőelem / mV
|
|
Hőmérsékleti
egységek
|
°C / °F / K
|
|
Hidegpont kompenzációs hiba
|
≤±0.5 °C
|
|
Maximális bemeneti feszültség
|
30 V DC
|
|
Hőmérsékleti együttható
|
<30 ppm
|
|
A bemeneti impedancia mérése
|
Hőelem / mV / V: >1 MΩ
Árammérés: 10 Ω
|
|
Válaszidő
|
<100 ms
|
|
Impedancia
|
>4,7 kΩ hőelemnél / mV
|
|
Kijelző aktualizálási sebesség
|
10 Hz
|
|
Izoláció
|
500 V DC
|
|
Adatrögzítés
|
Belső tárhely 150000 mérési érték
|
|
Illesztőfelület
|
USB 2.0
|
|
Kijelző
|
2,4" TFT LCD
240 x 320 Pixel
LED megvilágítás
|
|
Kimeneti feszültség áramkör
|
24 V DC / 24 mA
|
|
HART mA hurok ellenállás
|
250 Ω ±20 %
|
|
Speciális funkciók
|
Lépés és – rámpa funkció
Automatikus- és manuális mód
√x, x2: a mérési funkcióhoz
|
|
Átfolyásteszt
|
Állítható küszöbérték 100 Ω-ig
|
|
Áramellátás
|
3,7 V / 2300 mAh Li-Ion Akku
|
|
Töltési idő
|
kb. 5 h
|
|
Tápegység
|
Bemenet: 100 ... 240 V AC / 50 / 60 Hz
Kimenet: 5 V / 1 A DC
|
|
Elem élettartama
|
kb. 15 h: Szimuláció és mérés alacsony LCD megvilágítás mellett
kb. 8 h: Mérés alacsony LCD megvilágítás mellett
|
|
Paraméterek
|
162 x 82 x 40 mm
|
|
Súly
|
kb. 300 g
|
|
Védelmi osztály
|
IP20
|
|
Használati feltételek
|
Elemes működtetés: 0 ... 55 °C / 30 ... 90 % r.F.
Hálózati üzemeltetés: 0 ... 45 °C / 30 ... 90 % r.F.
|
|
Tárolási feltételek
|
-20 .. 60 °C / 30 ... 90 % r.F. nem kondenzáló
|
|
Bemelegítési idő
|
kb. 15 perc
|
Szállítás:1 x PCE-TTC 30, 2 x Laboratóriumi kábel 2 mm-es dugóval, 1 x Hőelem adapter 2 mm-es dugóval, 2 x 2 mm-es adapter 4 mm-es laboratóriumi kábelen, 2 x Krokodil csipesz, 1 x Mini USB kábel, 1 x Tápegység 5 V / 1 A, 1 x Hordtáska, 1 x Szoftver, 1 x Használati útmutató
