PCE-VE 1500-38200 Videó endoszkóp

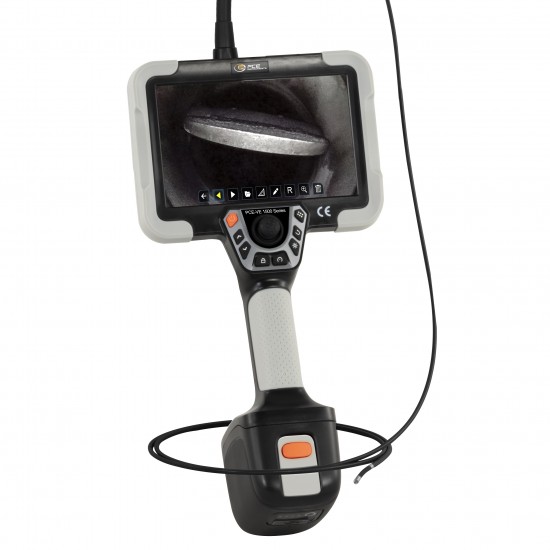

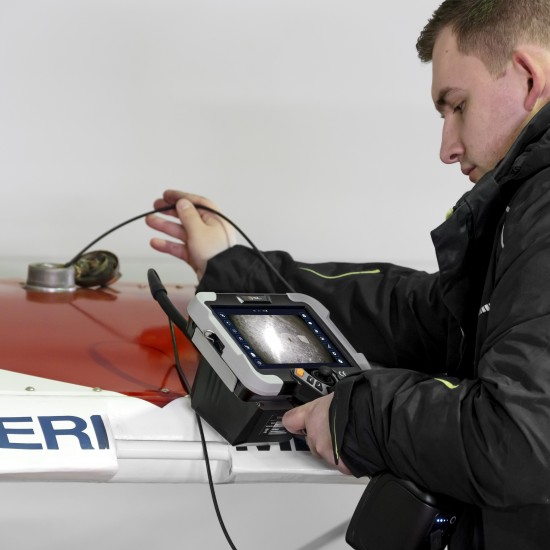

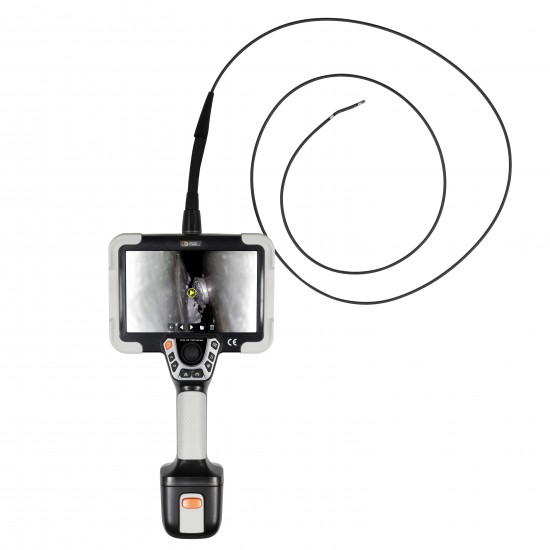

4-utas videoendoszkóp kiváló minőségű 1 megapixeles kamerával és 3,8 mm vékony kameracsővel A videoendoszkópot műszaki alkatrészek vizsgálatára fejlesztették ki. A mindössze 3,8 milliméter vastag endoszkópkábel segítségével motorok, sebességváltók, ventilátorok, szelepek és egyéb alkatrészek aktuális állapota belülről láthatóvá tehető és értékelhető. A nagy felbontású digitális kamera elöl helyezkedik el, és nagyon széles, 120 fokos látószöggel rendelkezik. A kamera körül hat LED van elhelyezve, amelyek különböző fényerősséggel világíthatják meg a látómezőt. A hajlékony kameracső hossza kb. 1,88 méter a kamerát elhelyező végétől a csatlakozási területen lévő megvastagodásig. Az átmérő ezen a hosszon mindössze 3,8 mm, így ezzel a videoendoszkóppal még a nagyon kis hozzáférési nyílások is használhatók. Miután az endoszkóp kábelét bevezették a vizsgálandó területre, a kamera pontos pozíciója húzással, tolással és elforgatással beállítható. Ezenkívül, ha az aktuális pozíció elegendő mozgásteret biztosít, a külön mozgatható kamerafej a joystick segítségével minden irányba hajlítható. Ezzel a videoendoszkóppal számos részletet lehet roncsolásmentesen megvizsgálni az alkatrészek belsejében. Az irányítható, hajlékony kamerafej 46 milliméter hosszú. Ha ez a kamerafej 90 fokban meghajlítva van, a hajlítási sugara kb. 35 milliméter. Ennél az 1 megapixeles kamerával ellátott videoendoszkópnál a kijelzőn a kép reprodukálásának formátumát 1280 x 720 pixelre vagy 640 x 480 pixelre lehet állítani. Ha a felhasználó a kisebb, 640 x 480 pixeles kijelzőt választja, a kép oldalsó szélei nem fedik el a menü ikonjait. A mentett képek képminősége 480, 720 és 1080 pixel között választható. Felhívjuk a figyelmet arra, hogy ha a megjelenítéshez és a képtároláshoz különböző formátumokat választunk, a képrészletek különbözni fognak, mivel a kép felső és alsó, illetve jobb és bal oldali részei a formátumkülönbség miatt eltávolításra kerülnek. A megjelenítéshez beállított formátumot kell azonban használni a megállítás funkcióval rögzített képeknél. A PCE-VE 1500 sorozat egyik kiemelkedő jellemzője a széleskörű képcímkézés. A sorozat jelenlegi videoendoszkópjai kényelmes lehetőségeket kínálnak a rögzített képek címkézésére. Például a kép részletei könnyen bekarikázhatók vagy felcímkézhetők az érintőképernyőn lévő nyilakkal, és további szöveg is hozzáadható. A képek közvetlenül a helyszínen, további eszközök nélkül kiértékelhetők, felcímkézhetők és egyértelműen hozzárendelhetők. E videoendoszkópok kezelése mindemellett nagyon egyszerű a joysticknak, az érintőképernyőnek és a funkcióbillentyűknek köszönhetően. A sorozat különböző modelljei között csak a kamerák felbontása és látóiránya, valamint az endoszkópkábelek átmérője és hossza különbözik. A valamivel több mint két kilogramm súlyú videoendoszkóp rövid ideig tartó használat esetén egy kézzel is megtartható. A fogantyú felső részén található funkciógombok és a joystick egy kézzel is működtethetők. A kézben tartott készülék a vállpánt segítségével hordozható, állványra szerelhető, illetve a vizsgálati helyszín mellé helyezhető vagy felakasztható. Cserélhető endoszkópkábel motorral Ennek a videoendoszkóp-sorozatnak egy másik különlegessége a kamerafej vezérlésére szolgáló motor. A motort, a kamerakábelt és a kamerát teljes egységként tervezték, így a kézi készülékhez való csatlakoztatás gyors és egyszerű. A kameraegység könnyen és biztonságosan csatlakoztatható a kézi készülékhez, és szükség esetén ismét levehető. Joystick a kamera vezérléséhez A joystick segítségével megváltoztatható a kamerafej tájolása és ezáltal a kamera látóiránya. A joystick megnyomásával a mozgó kamerafej a megadott irányba hajlítható. Egyes helyeken 180 foknál nagyobb hajlítási szögek is lehetségesek. A joystick a fogantyú felett helyezkedik el, így a videoendoszkópot tartó kéz egyik ujjával mozgatható. Érintőképernyős funkciók A nagyméretű érintőképernyős kijelző nagyon egyszerű hozzáférést biztosít számos menühöz és speciális funkcióhoz. Az érintőképernyő nélkül a videoendoszkóp által kínált funkciók egy része nem lenne lehetséges. Ezek közé tartozik például a részletek bekarikázása vagy a szöveg elhelyezése az ujjával vagy az érintőtollal. A szövegbevitelhez szükséges billentyűzet megjelenítése és használata szintén csak az érintőképernyővel működik. Nagyítás A kijelzőn megjelenített képek digitálisan többszörösére nagyíthatók. Ehhez érintse meg kétszer a képet, vagy húzza szét két ujjával. A képet az ujjával mozgatva nemcsak a kinagyított részt ellenőrizheti közvetlenül a videoendoszkópon, hanem a teljes nagyított képet is. Kép a képben A kép a képben funkció segítségével a vizsgált tárgy aktuális képe azonnal összehasonlítható a videoendoszkópon tárolt képpel. A mentett kép alapértelmezés szerint nagyméretűként jelenik meg, és a jobb felső sarokban a kisebb méretű élő kép fölé kerül. Mindkét képet szét lehet nagyítani, ha széthúzza őket. A kis képre duplán koppintva az átvált teljes képernyős megjelenítésre, és a korábban nagyméretű kép kicsiben jelenik meg. Rács A rács megjelenítése lehetővé teszi a kis képrészletek célzott összehasonlítását. A rács a videoendoszkópon lévő aktuális képet 29 egyenlő hosszúságú és szélességű téglalapra osztja. Ha a rács aktiválva van, akkor ez a mentett képekre is érvényes. Vízjel: A videó-endoszkóp vízjel menüjével nemcsak a rács és az idő/időbélyegző aktiválható a képekhez, hanem a felhasználó-specifikus címkézés is. Az idő- és dátumbélyegző mindig kis piros betűkkel jelenik meg a kép alján középen. A felhasználó-specifikus képbélyegzőkhöz beállítható a szöveg színe, a szöveg mérete és a szöveg pozíciója. Ezek egyrészt arra használhatók, hogy a vizsgált objektum leírását minden egyes elmentett képre alkalmazzuk. Másrészt arra is használhatók, hogy megjegyzéseket illesszenek be a mentett képekhez. Kimerevített képek megjelölése Miután az érintőképernyőn a lakat ikon megérintésével "befagyasztotta" a képet, a videoendoszkóp azonnal aktiválja a kapcsolódó szerkesztőmenüt. Ha a toll szimbólum aktív, egyszerű jelölések rajzolhatók a képre ujjal vagy tollal. A megjelölt kép ezután az aktuális név alatt vagy további képként menthető el. Jelentés funkció A jelentés funkcióval a videoendoszkópról A4-es formátumú PDF formátumú jelentések készíthetők. Ezekbe a jelentésekbe akár húsz elmentett kép is beilleszthető, és feliratokkal jelölhető. Interfészek A videoendoszkóp a következő interfészekkel van felszerelve: USB-A, USB-C, mini-HDMI, audio, WiFi és memóriakártya-nyílás SD-kártyákhoz 128 GB-ig.

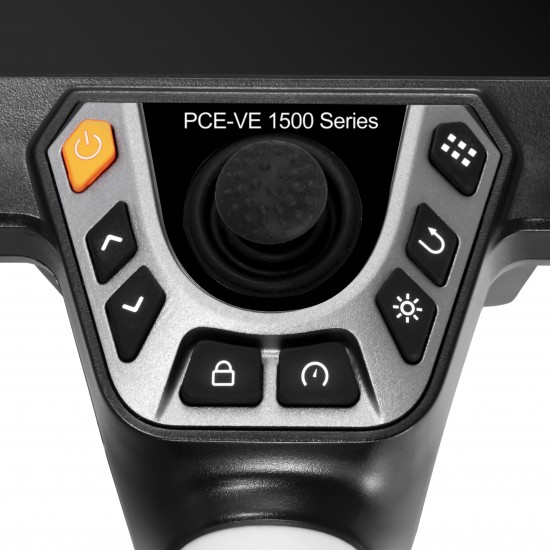

• Motorizált 360°-os 4 irányú csuklós mozgatás joystickkal
• Részlegesen 180 foknál nagyobb hajlítási szög
• A kamera látómezejének állítható megvilágítása
• 7 hüvelykes érintőképernyő
• Nyolcszoros digitális zoom
• A kép elforgatható és tükrözhető a kijelzőn
• Kép a képben funkció a részletek összehasonlításához
• Jelölési és címkézési funkciók

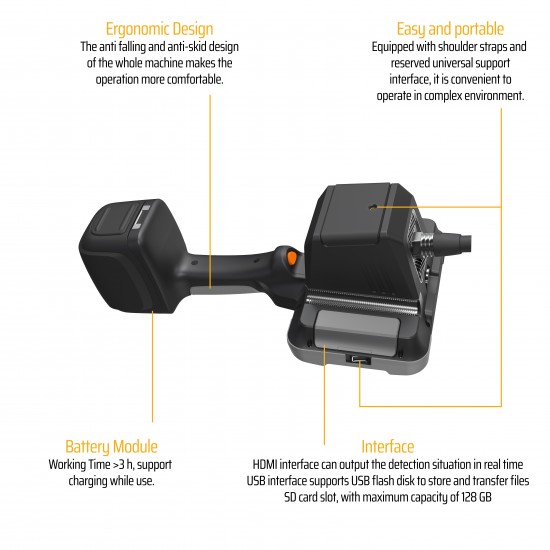

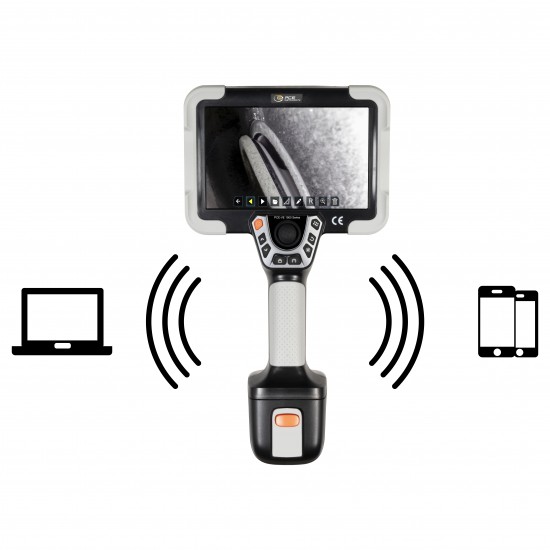

• Interfészek: USB-A, USB-C, mini-HDMI, audio, WiFi, SD memóriakártya foglalat
• Tárolási formátum a képek esetében JPG, a videók esetében MP4
• Jelentés funkció képekkel és feliratokkal PDF formátumban

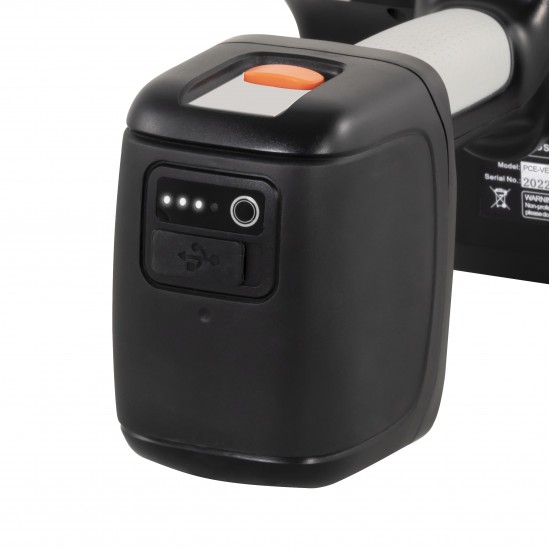

• Két újratölthető akkumulátorral, amelyek hálózati adapterrel tölthetők

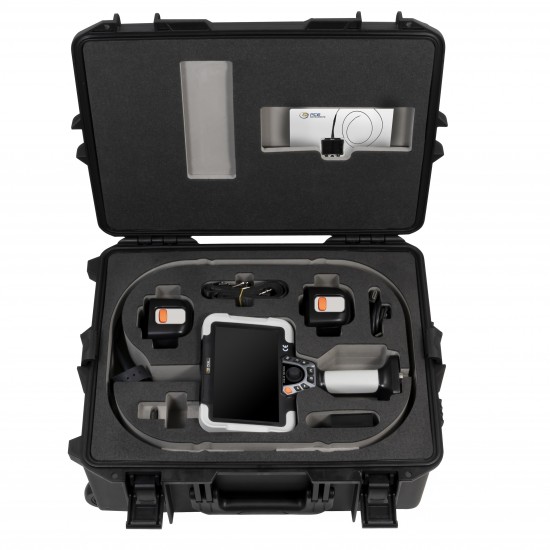

• Stabil trolley táska széleskörű tartozékokkal

• Általános műszaki adatok
• Kijelző típusa LC érintőkijelző
• Kijelző mérete 7 hüvelyk
• A kijelző felbontása 1920 x 1200 képpont
• Tárolóeszköz Belső memória
• Memóriakapacitás 16 GB
• Tárolókapacitás (további információk) Külső: 128 GB-ig bővíthető kb. 285 000 kép vagy 1500 perc videofelvétel esetén
• Interfész WLAN, USB-A, mini-HDMI, USB-C, audio interfész
• Fényképezőgép felbontása 1 MP
• Kép- és videofelbontás: 1280 x 720 képpont, kijelző: 1920 x 1200 képpont
• A kamera tájolása 00°
• Működési idő 3 óra
• A kamerafej hossza rugalmas, 46 mm
• Kamerafej átmérője 3,8 mm
• A kameraszonda hossza 2 m
• A kameraszonda anyaga Titánötvözet
• A kameraszonda mozgása 360 °, 4 irányú
• A kameraszonda védelmi osztálya IP67
• Látómező 120 °
• Látómező mélysége 10 ... 100 mm
• Hajlítási szög 190 °
• Hajlítási sugár 35 mm
• Fényerősség 50 000 lux
• A menü nyelve angol (US), német, francia, spanyol, japán, kínai, orosz, koreai, japán, kínai, orosz, koreai
• Védelmi osztály (készülék) IP54
• Tápellátás AC 100 ... 240 V | 50/60 Hz
• Dugótípus Készülék-Európa dugó
• Kapacitás 6400 mAh
• Üzemi feltételek 5 ... 50 °C , 0 ... 92 % r. H.
• Tárolási körülmények 5 ... 63 °C , 0 ... 92 % r. h.
• Méretek ( H x B x H ) 366 x 194 x 137 mm
• Tömeg 1017 g
• Kiegészítő súlyok Endoszkópkábel elektromos motorral: kb. 600 g

• 1 x PCE-VE 1500-38200 videó endoszkóp
• 2 x 7,4 V, 6400 mAh akkumulátor
• 1 x tápegység 5V, 3A / 9V, 3A /12V, 3A / 15V, 3A / 20V, 3.25A
• 1 x 64 GB memóriakártya
• 1 x USB-C kábel
• 1 x HDMI-mini-HDMI kábel
• 1 x SD kártyaolvasó
• 1 x hordtáska
• 1 x használati útmutató
