PCE-TDS 200+ SM Ultrahangos átfolyásmérő

Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. A DN ≥50 csőátmérő esetén az átlagérték ±1,5 %-os pontosságával, DN <50 csőátmérő esetén az átlagérték ±3,5 %-os pontosságával és az átlagérték ±0,5 %-os reprodukálhatóságával az ultrahangos áramlásmérő különösen pontos mérőeszköz. Az érzékelőknek az ultrahangos áramlásmérőbe történő beszereléséhez szerelési segédlet áll rendelkezésre. A beépítési segédlet grafikusan megjeleníti az ultrahangos áramlásmérő jelminőségét. Grafikusan megjeleníti azt is, hogy az ultrahangos áramlásmérő érzékelői a megfelelő távolságra vannak-e egymástól. Az ultrahangos áramlásmérővel történő áramlásmérések elvégzéséhez a cső és a közeg specifikációinak megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek megjelenítéséhez az ultrahangos áramlásmérőn sokféle egység áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob. A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatgyűjtő funkciójának használatával. Az indítási és leállítási feltételek és a tárolási intervallum 1 másodperctől 12 óráig állítható be az ultrahangos áramlásmérőnél. Az ultrahangos áramlásmérő egy memóriapontja egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriájában tárolja. Ez azt jelenti, hogy 10 millió mérési pont menthető az ultrahangos áramlásmérőn. A rögzített mért értékek az opcionális szoftver segítségével kiolvashatók az ultrahangos áramlásmérőből. Az ultrahangos áramlásmérő mért értékei táblázatos és grafikus formában is megjeleníthetők elemzés céljából. Az ultrahangos áramlásmérő mért értékei további feldolgozás céljából .csv fájlformátumban exportálhatók. Alternatívaként a szoftver segítségével PDF-jelentés is készíthető. Az egyszerűsített működés érdekében az ultrahangos áramlásmérő a szoftveren keresztül állítható be. Az ultrahangos áramlásmérő mért értékeinek élő megtekintése szintén lehetséges a szoftver segítségével. A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához két további hőelemre van szükség. Ezek a PCE-TDS 200+ készülékhez rendelkezésre állnak. Az ultrahangos áramlásmérő két hőelemét egy csőrendszer elő- és visszavezetéséhez csatlakoztatják. A hőmérsékletkülönbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg kiszámíthatja és megjelenítheti a hőmennyiségegységenkénti költségeket. Az ultrahangos áramlásmérőt ezért például fűtési rendszerek ellenőrzésére használják. Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen leolvasható. Az ultrahangos áramlásmérő opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal is ellátható. PCE-TDS 200 S ÉRZÉKELŐ Kis érzékelőpár DN 15 ... 100 / 20 ... 108 mm csőátmérőjű csövekhez. Különösen kisméretű csövekhez alkalmas. Az érzékelők különösen kis méretűek (45 x 30 x 30 mm) és -30 ... 160 °C hőmérsékletállóságúak. Az alján lévő mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az érzékelők az ultrahangos áramlásmérőhöz a csőre rögzíthető, levehető kábelkötegelők segítségével csatlakoztathatók. PCE-TDS 200 M ÉRZÉKELŐ Közepes érzékelőpár DN 50 ... 700 / 57 ... 720 mm csőátmérőjű csövekhez. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőin található beépített mágnesek segítségével vasat tartalmazó csövekhez is rögzíthetők. Alternatív megoldásként az érzékelők levehető kábelkötegelővel is rögzíthetők a csőhöz. A hőmérséklet-ellenállás -30 ... 160 °C között van.

• Mérési tartomány ±32 m/s

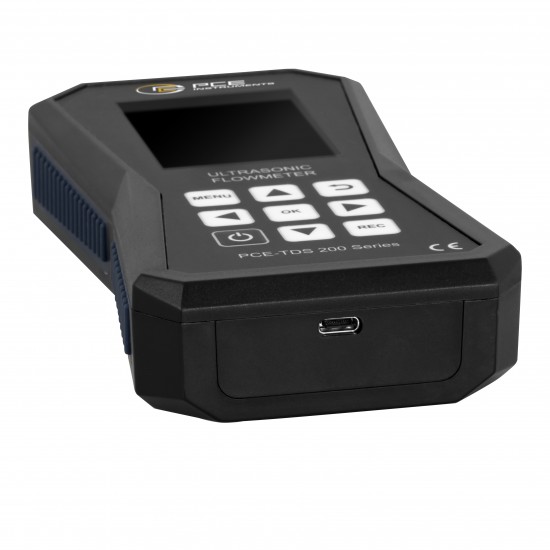

• USB-C interfész az adatátvitelhez
• Opcionális szoftver a mért értékek elemzéséhez
• Reprodukálhatóság a mért érték ±0,5 %-a
• Hőmennyiség mérése
• 10 millió mérési pont adatmemória
• Egyénileg beállítható riasztási határértékek
• Opcionálisan ISO vagy DAkkS kalibrálási tanúsítvánnyal

• Sebesség
• Mérési tartomány -32 ... +32 m/s
• Felbontás 0,001 m/s
• Pontosság DN ≥50 mm: ±1,5 % v.Mw. sebességek esetén >0,3 m/s / DN 0,3 m/s
• Hőmérséklet típus K
• Mérési tartomány -100 ... +1370 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• J típusú hőmérséklet
• Mérési tartomány -100 ... +1150 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• S típusú hőmérséklet
• Mérési tartomány 0 ... 1500 °C
• Felbontás 0,1 °C
• Pontosság ±0,5 %
• Hőmérséklet típus R
• Mérési tartomány 0 ... 1700 °C
• Felbontás 0,1 °C
• Pontosság ±0,5 %
• Hőmérséklet típus E
• Mérési tartomány -100 ... +900 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• Hőmérséklet típus T
• Mérési tartomány -100 ... +400 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• Hőmérséklet típus N
• Mérési tartomány -100 ... +1150 °C
• Felbontás 0,1 °C
• Pontosság ±0,4 %
• B típusú hőmérséklet
• Mérési tartomány 600 ... 1800 °C
• Felbontás 0,1 °C
• Pontosság ±0,5 %
• Ultrahangos érzékelő
• Megnevezés PCE-TDS 200 S SENSOR
• DN 15 ... 100 mm / Ø 20 ... 108 mm
• Méret 45 x 30 x 30 mm
• Frekvencia 1 MHz
• Üzemi hőmérséklet -30 ... 160 °C
• Érzékelőkábel hossza 5 m
• Ultrahangos érzékelő
• Megnevezés PCE-TDS 200 M érzékelő
• DN 50 ... 700 mm / Ø 57 ... 720 mm
• Méret 70 x 40 x 40 mm
• Frekvencia 1 MHz
• Hőmérséklet -30 ... 160 °C
• Érzékelő kábel hossza 5 m
• Általános műszaki adatok
• Mérési funkciók Áramlási sebesség, térfogatáram, térfogat, hőmérséklet, hőteljesítmény, hőmennyiség
• Egység(ek) metrikus, angolszász mértékegység(ek)
• Egységek Kiegészítő információk Méretek: mm, in,Áramlási sebesség: m/s, ft/s,Hőmérséklet: Hőmennyiség: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu,Hőteljesítmény: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h,Térfogatáram: m³, l, gal, igl, mgl, cf, bal, ib, ob,Térfogat: m³, l, gal, igl, mgl, cf, bal, ib, ob,Időkijelzés: másodperc, perc, óra, nap,Költségkijelzés: EUR, font, USD, török líra, zloty, jen, stb.
• Kijelző mérete 2,8 hüvelyk
• Tárolóeszköz Belső memória
• Memóriakapacitás 32 GB
• Tárolási intervallum 1 s-tól
• Tárolási intervallum 12 óráig
• USB-C interfész
• Csőanyag Acél, öntöttvas, rozsdamentes acél, alumínium, sárgaréz, réz, PVC, vas, nikkel, titán, cink, akril, polietilén, polipropilén, nejlon, felhasználó által meghatározott (a csőanyag keresztirányú hangsebességének kézi bevitele).
• Csőanyag További információk A cső belső bélése: ,- nincs bélés,- felhasználó által meghatározott,- epoxigyanta,- gumi,- habarcs,- polisztirol ,- polietilén ,- politetrafluoretilén ,- poliuretán ,- polipropilén ,- felhasználó által meghatározott (a cső belső burkolatának hosszirányú hangsebessége kézi bevitele).
• Mérőközeg Víz, tengervíz, olaj, nyersolaj, metanol, etanol, dízel, benzin, kőolaj, felhasználó által meghatározott (a közeg hangsebességének kézi bevitele).
• Működési idő 10 óra
• Automatikus kikapcsolás ... 1 ... 15 perc.
• Automatikus kikapcsolás kikapcsolható Igen
• Mérési módszer Z, V, N, W
• Vizuális, hangjelzés
• Riasztási módok alul-, túlfolyás, belül, kívül
• Reprodukálhatóság ±0,5 %
• A menü nyelve török, angol (US), lengyel, spanyol, német, kínai, orosz, japán, francia, dán, olasz, holland, portugál, francia, dán, olasz, holland, német, kínai, orosz, orosz, japán
• Védelmi osztály (készülék) IP52
• Tápegység USB 5 VDC, 500 mA
• Csatlakozótípus Eszköz Euro-csatlakozó
• Kapacitás 2500 mAh
• Működési feltételek -20 ... 65 °C , 10 ... 95 % r. H.
• Tárolási körülmények -20 ... 65 °C , 10 ... 95 % r. H.
• Méretek ( H x B x H ) 165 x 85 x 32 mm
• Tömeg 263,5 g

• 1 x ultrahangos áramlásmérő PCE-TDS 200+ SM
• 1 x áramlásérzékelő PCE-TDS 200 S SENSOR (pár)
• 1 x áramlásérzékelő PCE-TDS 200 M SENSOR (pár)
• 2 x hőmérséklet-érzékelő TF-RA330
• 2 x 5 m csatlakozókábel
• 2 x levehető kábelkötegelő
• 1 x tápegység
• 1 x USB-C kábel
• 1 x ultrahangos érintkezési gél
• 1 x PCE mérőszalag
• 1 x műanyag tok
• 1 x használati útmutató
