PCE-TDS 200+ SM | Ultrahangos átfolyásmérő

PCE-TDS 200+ SM | Ultrahangos átfolyásmérő
Új Rendelésre
PCE-TDS 200+ SM | Ultrahangos átfolyásmérő
  • Készlet információ: Rendelésre
  • A kép illusztráció, a termékfejlesztések miatt eltérés lehetséges!
  • Cikkszám: PCE-TDS 200+ SM
1 621 916 Ft
Nettó ár: 1 277 099 Ft
Különösen precíz mérőeszköz. Szerelési segédlet áll rendelkezésre az érzékelők felszereléséhez. A telepítési segédlet grafikusan megjeleníti a jelének minőségét. Emellett grafikusan is megjeleníti, hogy az érzékelői a megfelelő távolságra vannak-e elhelyezve egymástól. Az áramlásmérés elvégzéséhez a cső- és közegspecifikációk megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek kijelzésekor sokféle mértékegység áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.

A mérés során lehetőség van a mért értékek rögzítésére az adatrögzítő funkciójával. A beállíthatók az indítási és leállítási feltételek, valamint a tárolási intervallum 1 másodperctől 12 óráig. A tárolóhely minden mért változót egyszer tartalmaz. A mért értékeket a 32 GB-os beépített memóriája tárolja.

Az opcionális szoftverrel a rögzített mért értékek kiolvashatók. Az elemzéshez a mért értékek táblázatos vagy grafikus formában jeleníthetők meg. A mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb kezelés érdekében a szoftveren keresztül állítható be.

Az ultrahangos átfolyásmérő LC színes kijelzője 2,8" méretű, ezért könnyen leolvasható.

PCE-TDS 200 S ÉRZÉKELŐ

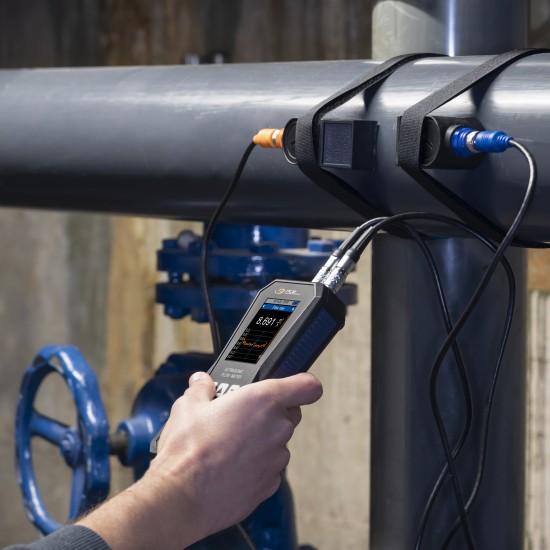

Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kis csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm-es méretekkel és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alján található mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.


PCE-TDS 200M ÉRZÉKELŐ

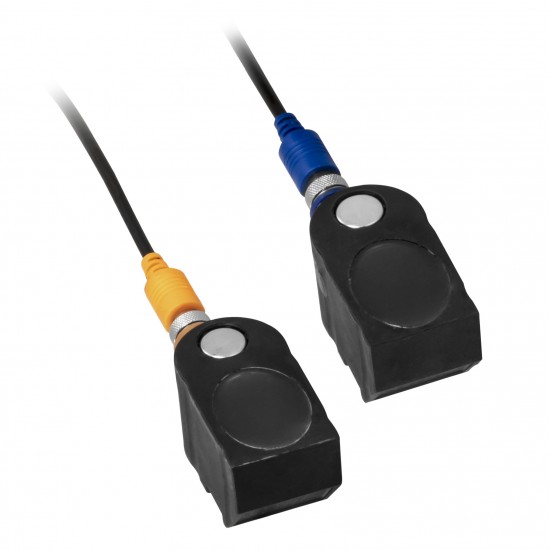

Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőibe beépített mágnesekkel vasat tartalmazó csövekre lehet rögzíteni. Alternatív megoldásként az érzékelőket levehető kábelkötegelők segítségével a csőre is fel lehet szerelni. A hőállóság -30 … 160 °C között van.

Tulajdonságok:
- Mérési tartomány ±32 m/s
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Reprodukálhatóság a mért érték ±0,5%-a
- Hőmennyiség mérés
- Adattárolás 10 millió mérési ponthoz
- egyénileg beállítható riasztási határértékek
- opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal

Technikai adatok:
Áramlásmérés
Mérési tartomány±32 m/s
felbontás0,001 m/s
pontosságDN ≥50 mm: ±1,5%-a. Mw. 0,3 m/s-nál nagyobb sebességeknél
 DN <50 mm: ±3,5%-a. Mw. 0,3 m/s-nál nagyobb sebességeknél
reprodukálhatósága leolvasás ±0,5%-a

PCE-TDS 200 S ÉRZÉKELŐÉrzékelő pár
Cső átmérőjeDN 15 … 100 / 20 … 108 mm
dimenzió45x30x30 mm
Hőmérsékletállóság-30…160 °C

PCE-TDS 200M ÉRZÉKELŐ
Cső átmérőjeDN 50 … 700 / 57 … 720 mm
Hőmérsékletállóság-30…160 °C

Mérési módszerZ, V, N, W
közepes- Víz
 - Tengervíz
- Olaj
- Nyersolaj
 - metanol
 - Etanol
 - Dízel
 - Benzin
 - Kőolaj
 - Egyedi
 (a hangsebesség kézi bevitele a médiáról)

Bármilyen szennyeződést tartalmazó folyadék<5%
Cső anyaga- Réz CU
 - Acél FE
 - Rozsdamentes acél VA
 - Alumínium AL
 - Sárgaréz ME
 - Öntöttvas CI
 - Vas FE
 - Nikkel NI
 - Titan TI
 - Cink ZI
- Akril AC
 - Polietilén PE
 - Polipropilén PP
 - Polivinil-klorid PVC
 - Nylon NY
 - Egyedi
 (a hang keresztirányú sebességének kézi bevitele
 a cső anyaga)

A cső belső bélése- Nincs bélés
 - Egyedi
 - Epoxi gyantával
 - Radír
 - Habarcs
 - Polisztirol PS
 - Polietilén PE
 - Politetrafluor-etilén PTFE
 - Poliuretán PU
 - Polipropilén PP
 - Egyedi
 (a hang hosszirányú sebességének kézi bevitele
 a cső belső bélése)

Mérési paraméterekÁramlási sebesség, térfogatáram és térfogat
Egységek (méretek)mm, be
Egységek (áramlási sebesség)m/s, láb/s
Egységek (térfogat)m³, l, gal, igl, mgl, cf, bal, ib, ob
IdőjelzésMásodpercek, percek, órák, napok
Egységek (térfogat)m³, l, gal, igl, mgl, cf, bal, ib, ob

Hőmérséklet mérés
Mérési tartománypontosság
B típus: 600 ... 1800 °CB típus: ±(0,5% + 3°C)
E típus: -100 ... +900 °CE típus: ±(0,4% + 1°C)
J típus: -100 ... 1150 °CJ típus: ±(0,4% + 1°C)
K típus: -100 ... +1370 °CK típus: ±(0,4% + 1°C)
N típus: -100 ... + 1150 °CN típus: ±(0,4% + 1°C)
R típus: 0 ... 1700 °CR típus: ±(0,5% + 3°C)
S típus: 0 ... 1500 °CS típus: ±(0,5% + 3°C)
T típus: -100 ... +400 °CT típus: ±(0,4% + 1°C)

Felbontás0,1 °C

Csatlakoztatható hőelemekB, E, J, K, N, R, S, T
Mérési paraméterekáramlási sebesség, térfogatáram, térfogat, hőmérséklet,
 Hőteljesítmény és hőmennyiség
Egységek (hőmérséklet)°C / °F
Egységek (hőmennyiség)K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Egységek (hőteljesítmény)W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
KöltségkijelzésEUR, font, USD, török ​​líra, zloty, jen

További specifikációk
Hirdetés2,8" LCD
Egységekmetrikus/birodalmi
A menü nyelveinémet, angol, francia, spanyol,
 Olasz, holland, portugál, dán
Török, lengyel, orosz, kínai, japán
Működési és tárolási feltételekHőmérséklet: -20 … +65 °C
 Páratartalom: 10 … 95% r. F., nem lecsapódó
Adatgyűjtő32 GB tárkapacitás / 10 millió mérési pont
FelületUSB (online méréshez, belső kiolvasáshoz
 memória és az akkumulátor töltéséhez)
Védelmi osztályIP52
TápegységBelső: LiPo akkumulátor (3,7 V, 2500 mAh)
 Külső: USB 5VDC, 500mA
Üzemelési időkb 10 óra
Méretek165x85x32 mm
Súly255g

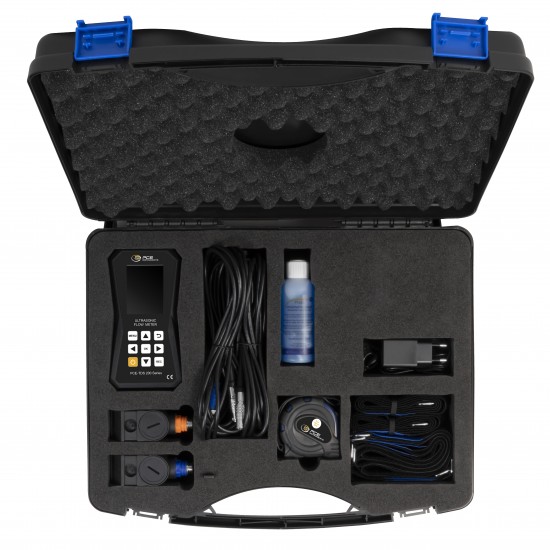

Szállítási tartalom:
1 x ultrahangos hőmennyiségmérő PCE-TDS 200+ SM
1 x áramlásérzékelő PCE-TDS 200 S ÉRZÉKELŐ (pár)
1 x áramlásérzékelő PCE-TDS 200 M ÉRZÉKELŐ (pár)
2 x hőmérséklet érzékelő TF-RA330
2 x 5 m-es csatlakozókábel
2 x oldható kábelkötegelő
1 x hálózati adapter
1 x USB-C kábel
1 x ultrahangos kontaktgél
1 x mérőszalag
1 x műanyag tok
1 x felhasználói kézikönyv
