PCE-DPD-F2 Beépített kijelző erő- és mérő érzékelők számára

PCE-DPD-F2 Beépített kijelző erő- és mérő érzékelők számára
Rendelésre
PCE-DPD-F2 Beépített kijelző erő- és mérő érzékelők számára
  • Készlet információ: Rendelésre
  • A kép illusztráció, a termékfejlesztések miatt eltérés lehetséges!
  • Cikkszám: PCE-DPD-F2
220 675 Ft
Nettó ár: 173 760 Ft

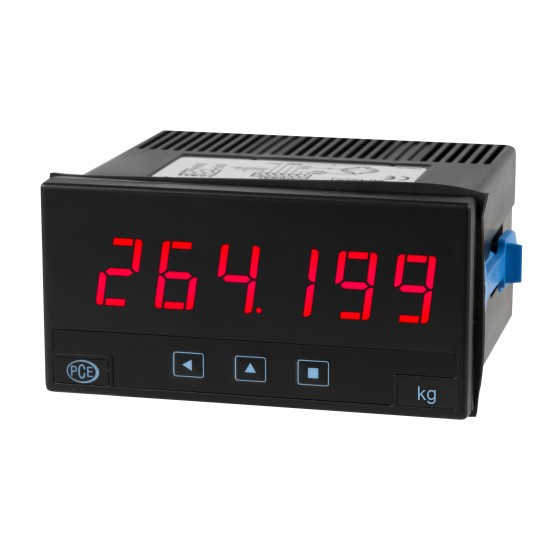

A beépített kijelző az erő és a súly megjelenítésére szolgál, amelyet erőérzékelőkkel ellátott mérőcellák határoznak meg. A mérőcella kimeneti jelének nincs jelentősége, mivel a DMS kijelző lehetővé teszi a helyes súly megjelenítését mV/V-ban a beállított érzékenység alapján. A DMS kijelző 6 számjegyű LED kijelzőn mutatja a mért értékeket, a mérési tartomány ~ -199999...999999 között van. A kívánt és beállított méretezéstől függően a beépített kijelzőre egy megfelelő egységmatrica ragasztható.

A DMS kijelző közvetlenül képes feszültséget adni a csatlakoztatott mérőcellára. A tápfeszültség 5 V és 10 V között választható. A választott feszültségtől függően akár 8 vagy 4 erő- vagy mérőcella is csatlakoztatható a DMS digitális kijelzőhöz. Ennek az mV/V digitális kijelzőnek a különlegessége a moduláris kimeneti koncepció. Különféle, cserélhető kimeneti kártyák állnak rendelkezésre itt az alkalmazástól függően.

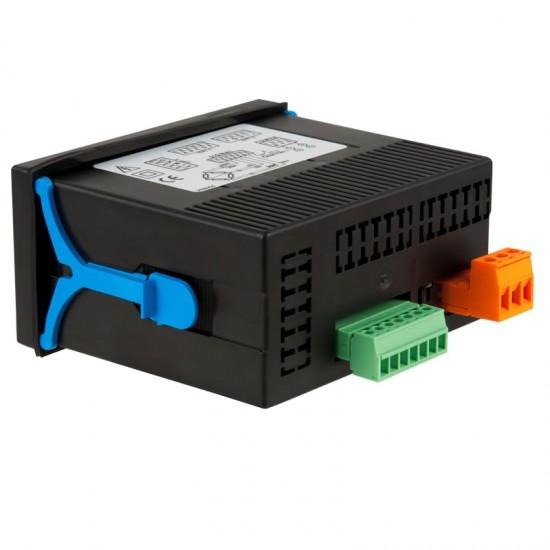

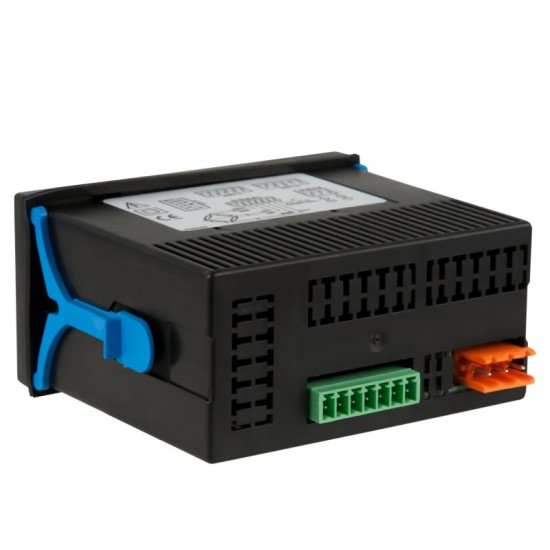

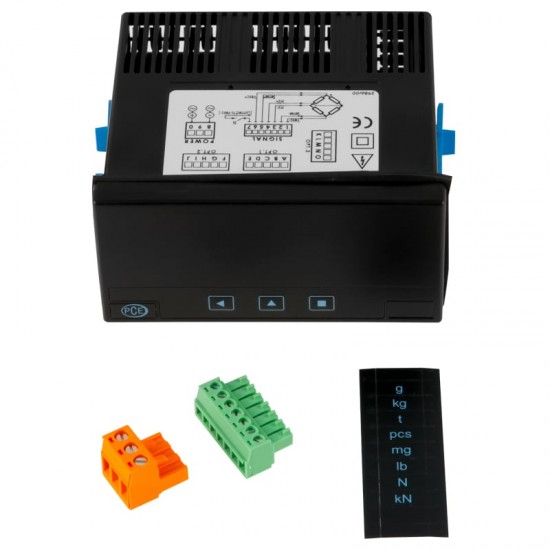

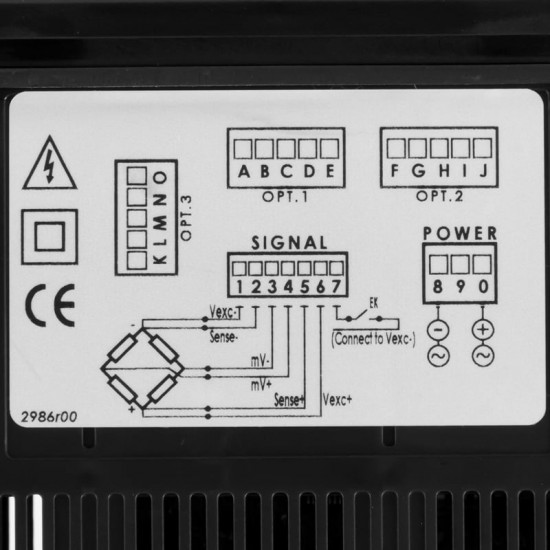

a beépített kijelző hátuljaA beépített kijelző rögzítőbilincseiA panel hátsó részének rögzítési jelzője kivezetésekkelA beépített kijelző szállítási terjedelmeA beépített kijelző bekötési vázlata

Tulajdonságok:
- Digitális kijelző
- mV/V bemenet
- 3 különböző mérési sebesség
- Moduláris kimeneti kártyák kaphatók
- 1/8 DIN panel beépítési méretek
- LED kijelző

Technikai adatok:

Jel bemeneti tartomány

Pontosság 25°C-on

Érzékenység
mV/V-ban 5V-on

Érzékenység
mV/V-ban 10 V-on

0 ... 100mV DC

a leolvasás ± 0,05%-a mb

20mV/V

10mV/V

0 ... 30 mVdc

a leolvasás ± 0,05%-a mb

6mV/V

3mV/V

0 ... 20mVdc

a leolvasás ± 0,05%-a mb

4mV/V

2mV/V

0 ... 15mVDC

a leolvasás ± 0,05%-a mb

3mV/V

1,5 mV/V

0 ... 10 mVdc

a leolvasás ± 0,05%-a mb

2mV/V

1mV/V

0 ... 5mVdc

a leolvasás ± 0,05%-a mb

1mV/V

0,5 mV/V

Maximális bemeneti feszültség

30 V minden mérési tartományban

Tápfeszültségmérő cellák

5V vagy 10V

Maximális áramerősség

140mA

Mérőcellák maximális száma
(350 ohmos mérőcellákkal egyébként max. 140 mA)

5 V táp: 1 ... 8 mérőcella
10 V táp: 1 ... 4 mérőcella

Kijelző

6 számjegyű 7 szegmenses LED kijelző

Egységek

g, kg, t, db, mg, lb, N, kN

Szín

Piros

Számjegy magassága

14 mm

Megjelenítési terület

-199999 ... 999999

Tizedesvessző

Minden megjelenített számjegy után állítható

Tartomány alatti és túllépési jelzés

villogó kijelző

Mérési sebesség (állítható) / válaszidő

16Hz/63ms 50Hz /
20ms
60Hz/17ms

Frissítési gyakoriság kijelző

16 Hz

Elektromos kapcsolatok

Csavaros csatlakozások
1 ... 2,5 mm²

Tápegység

11 ... 60V DC / 24/48V AC

Energiafelhasználás

Maximum 1W kimeneti kártyák nélkül
Max. 4W kimeneti kártyákkal

Védettségi fok

Előlap: IP65

Szerelés

panel kivágás

Panel kivágás mérete

92x44 mm

Méretek

96x48x91mm

Súly

kb 150g

Üzemi hőmérséklet

0 ... 50 °C

Tárolási hőmérséklet

-20...70 °C

Felfűtési idő

körülbelül 15 perc


Szállítási tartalom:
1 x erőkijelző PCE-DPD-F2
1 x tápcsatlakozó
1 x DMS csatlakozókapocs
1 x egységmatrica
1 x használati útmutató
