PCE-PCM 1 Lakatfogó

A lakatmérő sokoldalú mérőeszköz az energiafogyasztás és az energiafogyasztás meghatározására. A váltakozó áramok és feszültségek mérése mellett ez a lakatmérő képes meghatározni az egyfázisú és háromfázisú hálózatok pillanatnyi energiafogyasztását, valamint az egyfázisú hálózatok energiafogyasztását (kWh). Továbbá a fáziseltolódási szög és a teljesítménytényező a nagyméretű, háttérvilágítású képernyőn jelenik meg. Ez a lakatmérő így lehetővé teszi a gépek és rendszerek energiafogyasztásának és energiafogyasztásának gyors és egyszerű felmérését. Kompakt méretei és robusztus műanyag háza lehetővé teszi a szerviztechnikusok vagy a helyszíni mérnökök számára a mobil használatot. Az egyes adatkészletek a lakatmérő belső memóriájában menthetők későbbi áttekintés céljából. Az integrált USB interfész lehetővé teszi az aktuálisan mért értékek online átvitelét egy számítógépre, ahol grafikonként vagy táblázatként jeleníthetők meg.

• Teljesítménymérés:
• Aktív teljesítmény (kW)
• Látszóteljesítmény (kVA)
• Medső teljesítmény (kVAR)
• Teljesítménytényező (cos φ)
• Fázisszög
• Aktív energiamérő (kWh)
• Feszültség (TRMS)
• Áram (TRMS)
• Frekvencia
• 99 pontos adatgyűjtő, képernyőn megjeleníthető
• Min (Minimum), Max (Maximum) és Data Hold
• Mérési memória
• Automatikus tartományválasztás

• Váltófeszültség
• Mérési tartomány 1 ... 100 V
• Felbontás 0,1 V
• Pontosság ±(1,2% + 5 számjegy)
• Frekvenciatartomány 50 ... 200 Hz
• Váltófeszültség
• Mérési tartomány 1 ... 400 V
• Felbontás 0,1 V
• Pontosság ±(1,2% + 5 számjegy)
• Frekvenciatartomány 50 ... 200 Hz
• Váltófeszültség
• Mérési tartomány 1 ... 750 V
• Felbontás 0,1 V
• Pontosság ±(1,2% + 5 számjegy)
• Frekvenciatartomány 50 ... 200 Hz
• Váltóáram
• Mérési tartomány 1 ... 40 A
• Felbontás 0,1 A
• Pontosság ±(2% + 5 számjegy)
• Frekvenciatartomány 50 ... 60 Hz
• Váltóáram
• Mérési tartomány 1 ... 100 A
• Felbontás 0,1 A
• Pontosság ±(2% + 5 számjegy)
• Frekvenciatartomány 50 ... 60 Hz
• Váltóáram
• Mérési tartomány 1 ... 400 A
• Felbontás 0,1 A
• Pontosság ±(2% + 5 számjegy)
• Frekvenciatartomány 50 ... 60 Hz
• Váltóáram
• Mérési tartomány 1 ... 1000 A
• Felbontás 1 A
• Pontosság ±(2% + 5 számjegy)
• Frekvenciatartomány 50 ... 60 Hz
• Hatóteljesítmény
• Mérési tartomány 0 ... 100 kW
• Felbontás 0,01 kW
• Pontosság ±(3% + 5 számjegy)
• Hatóteljesítmény
• Mérési tartomány 101 kW
• Mérési tartomány 750 kW-tól
• Felbontás 0,1 kW
• Pontosság ±(3% + 5 számjegy)
• Meddőteljesítmény
• Mérési tartomány 0 ... 100 kVAR
• Felbontás 0,01 kVAR
• Pontosság ±(3% + 5 számjegy)
• Medső teljesítmény
• Mérési tartomány 101 ... 750 kVAR
• Felbontás 0,1 kVAR
• Pontosság ±(3% + 5 számjegy)
• Fázisszög
• Mérési tartomány 0 ... 90°
• Felbontás 1°
• Pontosság 2°
• Látszólagos teljesítmény
• Mérési tartomány 0 ... 100 kVA
• Felbontás 0,01 kVA
• Pontosság ±(3% + 5 számjegy)
• Látszólagos teljesítmény
• Mérési tartomány 101 ... 750 kVA
• Felbontás 0,1 kVA
• Pontosság ±(3% + 5 számjegy)
• Teljesítménytényező
• Mérési tartomány 0,3 ... 1
• Felbontás 0,001
• Pontosság 0,022
• Hatóanyag
• Mérési tartomány 1 ... 9999 kWh
• Felbontás 0,001 kVAh
• Pontosság ±(3% + 2 számjegy)
• Frekvencia
• Mérési tartomány 50 ... 200 Hz
• Felbontás 1 Hz
• Pontosság ±(0,5% + 5 számjegy)
• Általános műszaki adatok
• Mérési funkciók MIN, MAX, HOLD
• Kijelző típusa LCD háttérvilágítással
• Tárolóeszköz Belső memória
• Tárolókapacitás 99 érték
• Biztonsági szabvány CAT III 1000V, CAT IV 600 V
• Menü nyelve angol (US), angol (GB)
• Védelmi osztály (eszköz) IP20
• Elem/Akkumulátor 1 x 9 V-os blokkelem, cink-szén
• Kapacitás 310 mAh
• Üzemi feltételek 10 ... 60 °C, 0 ... 85% relatív páratartalom
• Tárolási feltételek: 10 ... 60 °C, 0 ... 85% relatív páratartalom
• Méretek (H x Sz x M): 294 x 105 x 47 mm
• Súly: 495 g

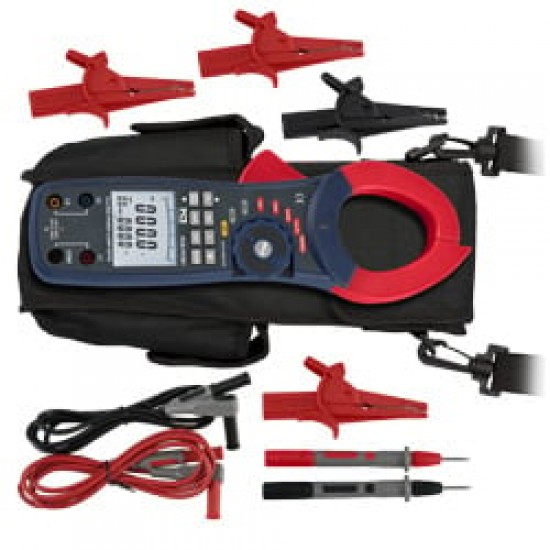

• 1 x PCE-PCM1 lakatmérő
• 4 x mérőzsinór
• 4 x krokodilcsipesz
• 2 x mérőszonda
• 1 x USB interfészkábel
• 1 x PC szoftver
• 1 x 9 V-os elem
• 1 x hordtáska
• 1 x felhasználói kézikönyv
