PCE-PQC 10EU Részecskeszámláló

PCE-PQC 1xEU sorozat

Mérés 25 µm-es részecskenagyságig/ 6 párhuzamos mérési csatornáig /

Belső tárhely / ISO 14644-1, EU GMP Anhang I, FS 209E /

Tömeg koncentrátum négyzetelése µg/m³-ben / Ethernet, USB vagy (opcionális) Wifi-csatlakozás

A gázokban levő részecskék méretét és számát az ISO 21501-4 szerint kalibrált részecskeszámlálóval lehet meghatározni. Ezek optikai részecskeszámlálók gyakran a szórt fény módszerrel számolnak. A részecskeszámláló alapvető alkotóelemei a szórt fény módszernél a fényforrással rendelkező mérőcellák és az érzékelők. A részecskéket vákuumszivattyúval szívják be és átvezetik a mérőkamrán. Ezek az alkatrészek elvileg úgy vannak elrendezve, hogy ne kerüljön fény az érzékelőre mindaddig, amíg nincs részecske a mérési térfogatban vagy a mérőkamrában. Ha egy részecske áthalad a mérőkamrán, akkor a fény az érzékelő felé optikai effektusokkal, például diffrakcióval, szórással vagy reflexióval eltolódik, aminek eredményeként a detektoron a jel részecske méretétől függően jelet eredményez.

Annak érdekében, hogy megbízhatóan meg lehessen határozni az érzékelőnél fellépő jel erőssége és a részecskék mérete közötti összefüggést, a részecske-mérő eszközöket a 14644-1 szabvány szerint, az ISO 21501-4 követelményei szerint kalibrálják. Az ISO 21501-4 egy nemzetközileg elfogadott szabvány, amely biztosítja a mérési pontosságot és a különféle részecskeszámlálók mérési eredményeinek összehasonlíthatóságát. Az ISO 21501-4 számos paraméterre épül, amelyek összehasonlítása érdemi eredményeket biztosít. Ezek a paraméterek magukban foglalják az egyes csatornák méretkalibrálását (size calibration), a megfelelő csatorna hibáját (false count rate), a számolás hatékonyságát (counting efficiency) és a méretfelbontást (size resolution). Ezenkívül a részecskeszámlálóban ellenőrzik az áramlási sebességet (sampling flow rate) a vákuumszivattyú teljesítményének ellenőrzésének céljából. Az ISO 21501-4 szerinti kalibrálás alapvető követelménye az impulzusmagasság-elemző (PHA) rendelkezésre állása. Ezt az impulzusmagasság-elemzőt vagy közvetlenül be kell, hogy legyen építve a készülékbe, vagy képesnek kell lennie a jelerősségek és a nyers jelek elemzésére az egyes méretcsatornákon, a részecskeszámlálóhoz csatlakoztatva. Csak így lehet kalibrálni és szükség esetén beállítani az egyes csatornákat.

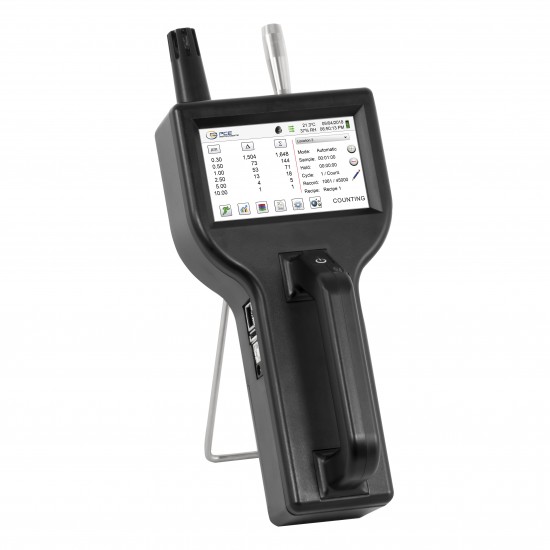

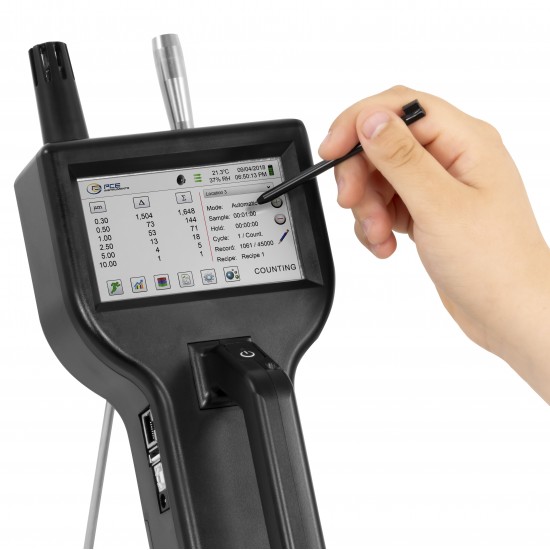

A PCE - PTE PCE - PQC sorozat részecskeszámlálói megfelelnek az ISO 21501-4 szerinti fent említett kalibrálási követelményeknek. Az eszközöket 4,3” színes érintőképernyőn keresztül kezelheti. A mérési adatokat egy nagy memóriában tárolhatjuk, a szoftver segítségével kiértékelhetjük, és például az ISO14644-1 vagy az EU GMP jelentés formájában megjeleníthetjük. A mérőeszközök különböző részecskeméretek képesek meghatározni a 0,3… 25 μm tartományba, valamint meghatározzák a tömegkoncentrációt. A kézi és az asztali mérőberendezések belső vákuumszivattyúval vannak felszerelve, automatikus áramlásszabályozáshoz. A távoli részecskegyűjtők külső forráshoz vannak csatlakoztatva.

Felhasználási területek
A finom por természetes forrásokból származik, például erdőtüzekből, vulkáni kitörésekből, tengeri sóból, felforrt homokból, növényekből vagy akár mikroorganizmusokból. A növekvő iparosodásnak köszönhetően az emberek ma is hozzájárulnak részben a helyi részecskék jelentősen megnövekedett részecskekibocsátásához. A finom por szintje növekszik a forgalom, az energiatermelés, a mezőgazdaság és az ipar miatt. Függetlenül attól, hogy a származása természetes vagy ember okozta-e, a megnövekedett részecskekoncentráció vagy a részecskék jelenléte különböző területeken nemkívánatos és káros.

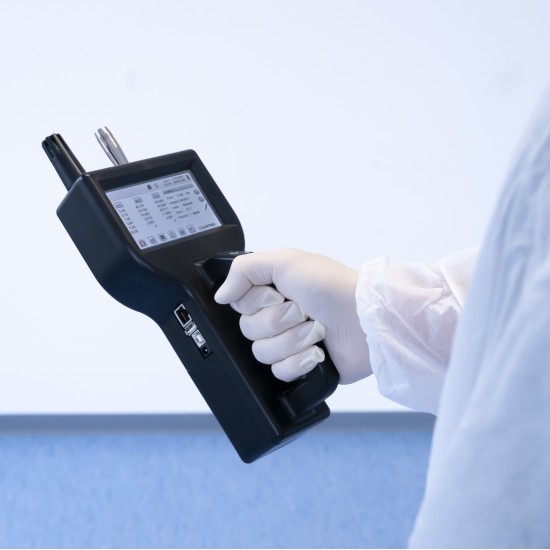

Az ISO 21501-4 szerint kalibrált finom pormérő eszközök a tiszta helyiség technológiának számos területén alkalmasak, például a tiszta munkapadok vagy a tiszta helyiségek felügyeletére, a tiszta helyiség minősítéséhez vagy a szűrő vezérléséhez és a beszívott levegő és elszívó rendszerek területén történő ellenőrzéséhez. Az ISO 21501-4 kalibrált részecskeszámlálók garantálják a termékek minőségét és a folyamatok megbízhatóságát a környezeti mérési technológia, az épületfelújítás, az elektronikai alkatrészek ipari gyártása és a gyógyszeripar területén.

- Belső memória
- Legfeljebb 25 μm-es részecskeméret
- Színes kijelző
- Praktikus
- 6 mérőcsatorna
- ISO 14644-1 szabvány, az EU GMP I. függeléke, FS 209E
- Tömegkoncentráció

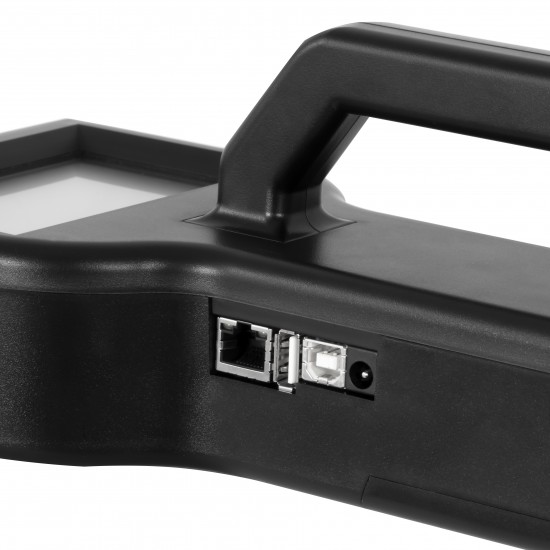

- Ethernet, USB
- A NIST-ig nyomon követhető kalibrációs tanúsítvánnyal együtt
- Szabványok: ISO 21501-4 és JIS B9921

Technikai adatok

Szállítási tartalom

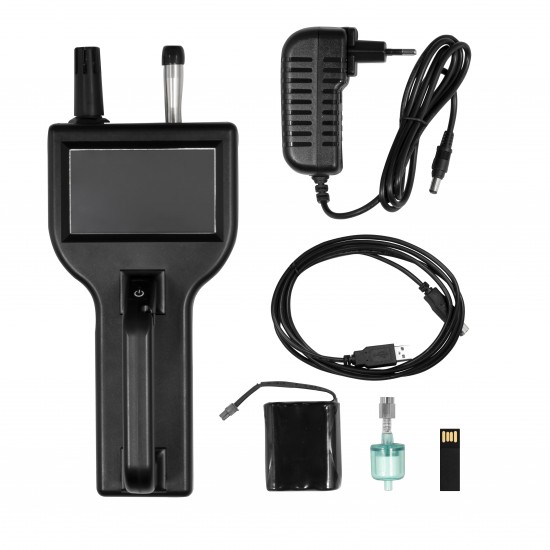

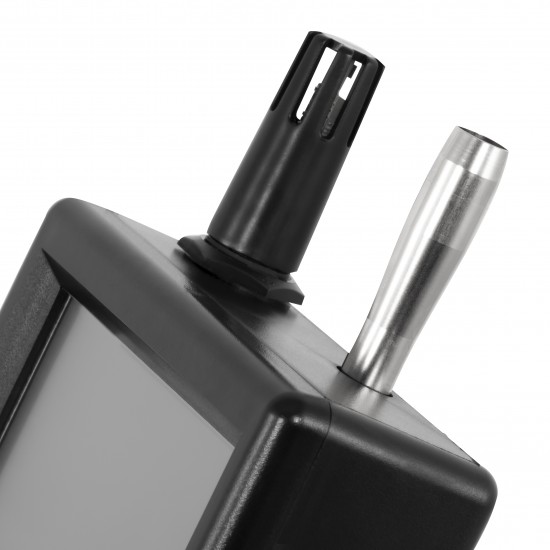

1 x PCE - PQC 10 EU; 1 x Izokinetikus szonda; 1 x Hőmérséklet- és páratartalom-érzékelő; 1 x Tisztító szűrő; 1 x Li-ion akkumulátor; 1 x Szoftver az adatok letöltéséhez; 1 x USB-kábel; 1 x Tápegység; 1 x Kalibrációs tanúsítvány a NIST szerint; 1 x Használati útmutató
