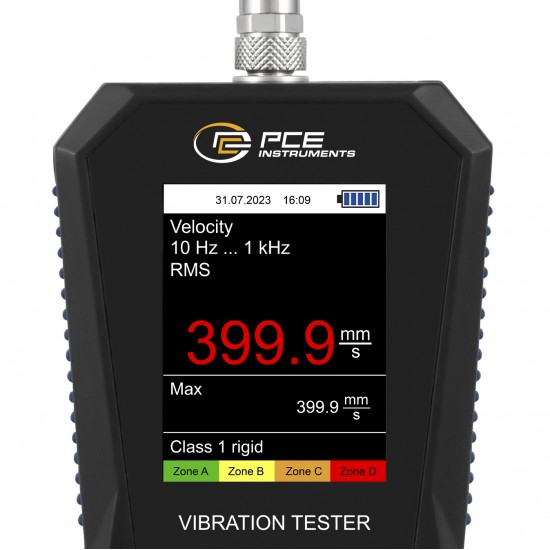

PCE-VT 3900 Rezgésméro készülék adatgyujtovel, útvonalméréssel és FFT elemzéssel

A rezgésmérő ideális mérőműszer rezgő alkatrészek, gépek és rendszerek gyors és precíz vizsgálatához. Külső rezgésérzékelő segítségével ez a mérőműszer meghatározza az elmozdulást (mérési tartomány 0,000 - 3,9 mm), a sebességet (mérési tartomány 0,00 - 399,9 mm/s) és a gyorsulást (mérési tartomány 0,0 - 399,9 m/s²). A mérőműszer különféle mérési paramétereket kínál, például effektív értéket, csúcsértéket, csúcstól csúcsig terjedő értéket és csúcstényezőt. Rendelkezik egy olyan móddal, amely automatikusan kiértékeli a méréseket az ISO 10816-3 szabvány határértékei szerint. A mérőműszer elemzi a mért értékeket, és megjeleníti a megfelelő sikeres/sikertelen értékelést. A beépített akkumulátor kapacitása 2500 mAh, és közvetlenül tölthető az integrált micro-USB porton keresztül. A rezgésmérő egy olyan móddal van felszerelve, amely lehetővé teszi a mérések automatikus kiértékelését az ISO 10816-3 szabvány határértékei szerint. A standard mérési mód mellett a rezgésmérő FFT móddal is rendelkezik. FFT módban a mért rezgési sebesség vagy gyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. A kiszámított FFT vonalak grafikusan jelennek meg áttekintésként a teljes frekvenciasávra vonatkozóan, és egyidejűleg nagyított nézetben az egyes vonalak megjelenítéséhez. További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos helyeken végzett ismétlődő mérésekhez készült. Ez lehetővé teszi a különböző pontok szisztematikus mérését. Ezért átfogó mérési funkcióinak köszönhetően a rezgésmérő ideális gépkarbantartási és javítási munkákhoz. A rezgésmérő belső memóriája lehetővé teszi a különböző mérési funkciókból származó megjelenített mérési adatok mentését. Mérés után a rezgésmérőn tárolt adatok az integrált micro-USB interfészen keresztül PC-re vihetők át. A rezgésmérő szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. További feldolgozáshoz a mérési adatok CSV fájlként exportálhatók a szoftver segítségével. A rezgésmérő eszköz naprakészen tartása érdekében a mérési adatok elemzése mellett a szoftveren keresztül automatikus firmware-frissítés is elvégezhető.

• Mobil rezgésméréshez
• Mérési tartomány akár 399,9 m/s²-ig
• FFT analízis
• Útvonalmérés
• Manuális adattárolás
• Automatikus ISO 10816-3 kiértékelés
• Belső memória
• 2,48"-os LCD kijelző
• Újratölthető akkumulátor
• Micro-USB csatlakozó

• Gyorsulás
• Mérési tartomány 0 ... 399,9 ft/s²
• Felbontás 0,1 ft/s²
• Pontosság ±2%
• Frekvenciatartomány 10 Hz ... 10 kHz
• Optikai forgási sebesség
• Mérési tartomány 600 ... 50 000 ford/perc
• Sebesség
• Mérési tartomány 0 ... 399,9 km/h
• Felbontás 0,1 mm/s
• Pontosság ±2%
• Frekvenciatartomány 10 Hz ... 1 kHz
• Elmozdulás
• Mérési tartomány 0 ... 3,9 hüvelyk
• Felbontás 1 hüvelyk
• Pontosság ±2%
• Frekvenciatartomány 10 Hz ... 200 Hz
• Érzékelő
• Megnevezés PCE-VT 3xxx SENSOR
• Méretek Ø 17 x 46 mm
• További leírás: Rezonanciafrekvencia: 24 kHz, Keresztmetszeti érzékenység: Δ 5%, Tönkremeneteli határérték: 5000 g (csúcs), Ház Anyag: Rozsdamentes acél, Rögzítési menet: ¼ - 28 UNF
• Általános műszaki adatok
• Mérési csatornák száma: 1
• Mérési funkciók: RMS, Csúcs, Csúcs-Csúcs
• FFT: Gyorsulás: 10 Hz ... 8 kHz, Sebesség: 10 Hz ... 1 kHz, Pontosság 160 Hz-en: ±2%, FFT vonalak száma: 2048, Útvonalmérés: 100 útvonal, mindegyik 100 géppel, 100 mérési pont, mindegyik 1000 méréssel
• Frekvencia: 10 ... 10000 Hz
• Kijelző típusa: LCD
• Kijelző mérete: 2,8 hüvelyk
• Tárolóközeg: Belső memória
• Memóriakapacitás: 2 160 000 érték
• Tárolási intervallum: 1 s
• Tárolási intervallum: akár 12 perc.
• Menünyelv: angol (amerikai), német, francia, spanyol, olasz, holland, portugál, török, lengyel, orosz, kínai, japán
• Védelmi osztály (eszköz) IP52
• Tápellátás: Akkumulátor: 3,7 V, USB: 5 VDC, 500 mA
• Akkumulátor: 1 x 3,7 V belső lítium-polimer akkumulátor
• Kapacitás: 2500 mAh
• Üzemi körülmények: -20 ... 65 °C, 10 ... 95% relatív páratartalom
• Tárolási körülmények: -20 ... 65 °C, 10 ... 95% relatív páratartalom
• Méretek (H x Sz x M): 165 x 85 x 32 mm
• Egyéb méretek: Rezgésérzékelő Ø 17 x 46 mm
• Súly: 239 g
• Egyéb súlyok: Rezgésérzékelő 52 g

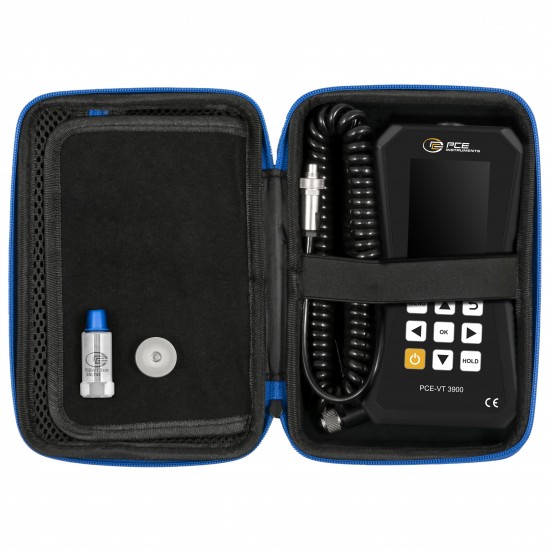

• 1 x PCE-VT 3900 rezgésmérő
• 1 x érzékelő
• 1 x tekercselt kábel
• 1 x mágneses adapter
• 1 x micro-USB kábel
• 1 x USB-kulcs szoftverrel és utasításokkal
• 1 x gyors üzembe helyezési útmutató
• 1 x szerviztok
