PCE-PA 8300-2-ICA Teljesítménymérő kalibrálva

Ez a teljesítménymérő lenyűgözően egyszerű. Minden mért értéket SD-kártyán tárol. A teljesítménymérő teljesítménymérésre és hálózati elemzésre is használható. Akár 9999 MW teljesítményt is képes mérni. Hálózati elemzéshez a teljesítménymérő pontosan meg tudja határozni a harmonikusokat és a frekvenciaváltozásokat akár 50. nagyságrendig. Minden mért érték megjelenik a grafikus LCD kijelzőn. Ez megkönnyíti a hálózati torzulások vizualizálását. A pontos hálózat- és teljesítményelemzés érdekében a mérési adatok a felhasználó által meghatározott időközönként SD-memóriakártyára menthetők. Ez lehetővé teszi a hosszú távú adatrögzítést a teljesítménymérővel.

• 3 fázisú teljesítmény- és hálózati zavarelemző
• Mérés akár 3000 A AC-ig
• Rogowski tekercsekkel
• Harmónia- és harmonikusanalízis
• Látszólagos, aktív és meddő teljesítmény mérése
• Teljesítménytényező mérése
• Különböző gyártóktól származó csatlakoztatható áramfogók
• SD-kártya tárolás
• Állítható memóriaintervallum
• 600 V AC-ig mérhető
• Fázisszög/frekvencia mérése

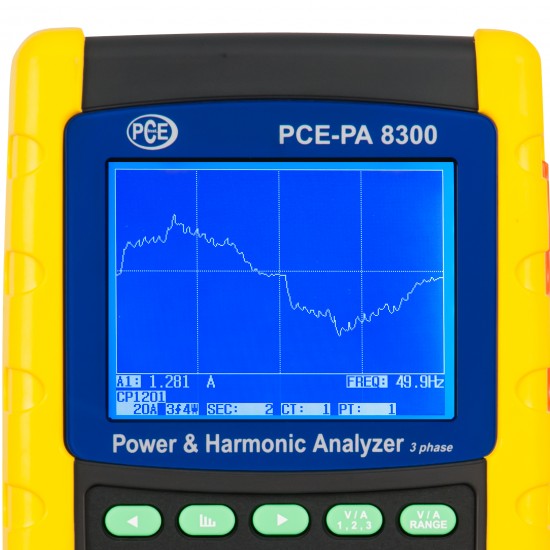

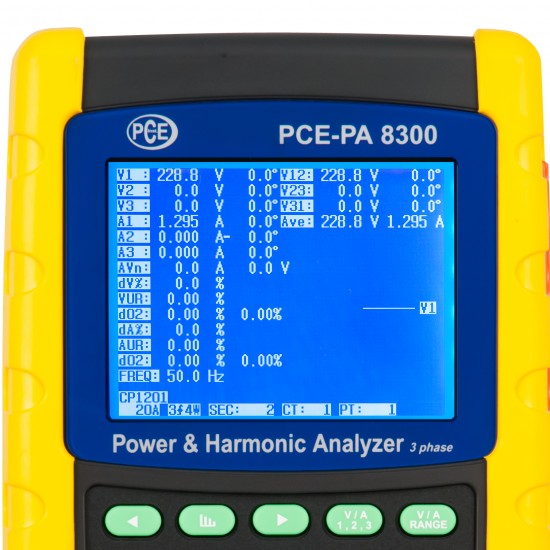

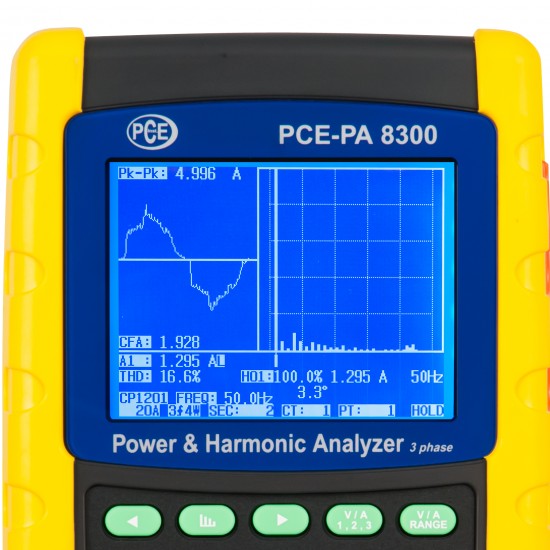

• Grafikus kijelző harmonikus ábrázolással
• Robusztus ház
• Automatikus tartományválasztás (AC V)

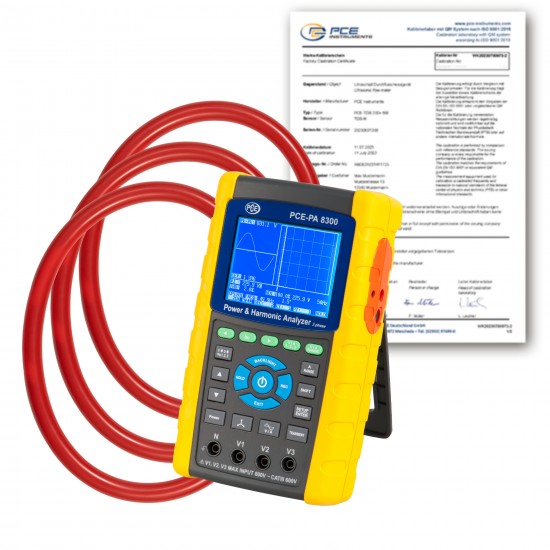

• ISO kalibrációs tanúsítvánnyal

• Váltófeszültség
• Mérési tartomány 10 ... 600 V
• Pontosság ±(0,5% + 0,5 V)
• Túlterhelés 720 V RMS
• Váltóáram
• Mérési tartomány 0,2 ... 30 A
• Felbontás 0,001 A
• Pontosság ±(0,5% + 0,1 A)
• Túlterhelés 1300 A áramfogóval
• Frekvenciatartomány 40 ... 1000 Hz
• Váltóáram
• Mérési tartomány 10 ... 30 A
• Felbontás 0,01 A
• Pontosság ±(0,5% + 0,1 A)
• Frekvenciatartomány 40 ... 1000 Hz
• Váltóáram
• Mérési tartomány 0,2 ... 100 A
• Felbontás 0,01 A
• Pontosság ±(0,5% + 0,5 A)
• Frekvenciatartomány 40 ... 1000 Hz
• Váltóáram
• Mérési tartomány 100 ... 300 A
• Felbontás 0,1 A
• Pontosság ±(0,5% + 0,5 A)
• Frekvenciatartomány 40 ... 1000 Hz
• Váltóáram
• Mérési tartomány 0,2 ... 1000 A
• Felbontás 0,1 A
• Pontosság ±(0,5% + 5 A)
• Frekvenciatartomány 40 ... 1000 Hz
• Váltóáram
• Mérési tartomány 1000 ... 3000 A
• Felbontás 1 A
• Pontosság ±(0,5% + 5 A)
• Frekvenciatartomány 40 ... 1000 Hz
• Hatóteljesítmény
• Mérési tartomány 0 ... 9,999 W
• Felbontás 0,001 kW
• Pontosság ±(1% + 0,008 kW)
• Hatóteljesítmény
• Mérési tartomány 10 kW
• Mérési tartomány 99,99 kW-tól
• Felbontás 0,01 kW
• Pontosság ±(1% +0,008 kW)
• Hatóteljesítmény
• Mérési tartomány 100 ... 999,99 kW
• Felbontás 0,1 kW
• Pontosság ±(1% +0,8 kW)
• Hatóteljesítmény
• Mérési tartomány 1 ... 9,999 MW
• Felbontás 0,001 MW
• Pontosság ±(1% +0,008 MW)
• Medvteljesítmény
• Mérési tartomány 0 ... 9,99 kVAR
• Felbontás 0,001 kVAR
• Pontosság ±(1% +0,008 kVAR)
• Medvteljesítmény
• Mérési tartomány 10 ... 99,9 kVAR
• Felbontás 0,01 kVAR
• Pontosság ±(1% +0,08 kVAR)
• Medvteljesítmény
• Mérési tartomány 100 ... 999,99 kVAR
• Felbontás 0,1 kVAR
• Pontosság ±(1% + 0,8 kVAR)
• Medső teljesítmény
• Mérési tartomány 1 ... 9,99 MVAR
• Felbontás 0,001 MVAR
• Pontosság ±(1% + 0,008 MVAR)
• Fázisszög
• Mérési tartomány -180 ... +180°
• Felbontás 0,1°
• Pontosság ±1°
• Látszólagos teljesítmény
• Mérési tartomány 0 ... 9,999 kVA
• Felbontás 0,001 kVA
• Pontosság ±(1% + 0,008 kVA)
• Látszólagos teljesítmény
• Mérési tartomány 10 ... 99,99 kVA
• Felbontás 0,01 kVA
• Pontosság ±(1% + 0,08 kVA)
• Látszólagos teljesítmény
• Mérési tartomány 100 ... 999,9 kVA
• Felbontás 0,1 kVA
• Pontosság ±(1% + 0,8 kVA)
• Látszólagos teljesítmény
• Mérési tartomány 1 ... 9,999 MVA
• Felbontás 0,001 MVA
• Pontosság ±(1% + 0,008 MVA)
• Teljesítménytényező
• Mérési tartomány 0 ... 1
• Felbontás 0,01
• Pontosság ±0,04
• Hatásos energia
• Mérési tartomány 0 ... 9,99 kWh
• Felbontás 0,001 kWh
• Pontosság ±(2% + 0,008 kWh)
• Hatásos energia
• Mérési tartomány 10 ... 99,9 kWh
• Felbontás 0,01 kWh
• Pontosság ±(2% + 0,08 kWh)
• Hatásos energia
• Mérési tartomány 100 ... 999,9 kWh
• Felbontás 0,1 kWh
• Pontosság ±(2% + 0,8 kWh)
• Hatásos energia
• Mérési tartomány 1 ... 9,99 MWh
• Felbontás 0,001 MWh
• Pontosság ±(2% + 0,008 MWh)
• Látszólagos energia
• Mérési tartomány 0 ... 9,99 kVAh
• Felbontás 0,001 kVAh
• Pontosság ±(2% + 0,008 kVAh)
• Látszólagos energia
• Mérési tartomány 10 ... 99,99 kVAh
• Felbontás 0,01 kVAh
• Pontosság ±(2% + 0,08 kVAh)
• Látszólagos energia
• Mérési tartomány 100 ... 999,9 kVAh
• Felbontás 0,1 kVAh
• Pontosság ±(2% + 0,8 kVAh)
• Látszólagos energia
• Mérési tartomány 1 ... 9,999 MVAh
• Felbontás 0,001 MVAh
• Pontosság ±(2% + 0,008 MVAh)
• Medvenergia
• Mérési tartomány 0 ... 9,99 kVARh
• Felbontás 0,001 kVARh
• Pontosság ±(2% + 0,008 kVARh)
• Medső energia
• Mérési tartomány 10 ... 99,99 kVARh
• Felbontás 0,01 kVARh
• Pontosság ±(2% + 0,08 kVARh)
• Medső energia
• Mérési tartomány 100 ... 999,99 kVARh
• Felbontás 0,1 kVARh
• Pontosság ±(2% + 0,008 kVARh)
• Medső energia
• Mérési tartomány 1 ... 9,99 MVARh
• Felbontás 0,001 MVARh
• Pontosság ±(2% + 0,008 MVARh)
• Frekvencia
• Mérési tartomány 45 ... 65 Hz
• Felbontás 0,1 Hz
• Pontosság ±0,1 Hz
• Harmonikus mérés
• Mérési tartomány 1 ... 50 (rendszám)
• Áramtartomány 0,2 ... 1200 A
• Feszültségtartomány 10 ... 600 V
• Általános műszaki adatok
• Mérési funkciók: HOLD
• Frekvencia 40 ... 1000 Hz
• Kijelző típusa: Háttérvilágítású LCD
• Kijelző mérete: 3,7 hüvelyk
• Tárolóeszköz: SD-kártya
• Tárolókapacitás: 2 GB
• Mentési intervallum: 2 s
• Mentési intervallum: Akár 7200 perc
• Interfész: RS232, USB
• Szabvány(ok): IEC 1010
• Áramfelvétel (mérőeszköz): 500 mA DC
• Áramfelvétel (lakatfogó): 34 mA DC
• Maximális kábelátmérő: 175 mm
• Biztonsági szabvány: CAT III 600 V
• Méretek (Rogowski tekercs): 175 mm
• Mérési tartomány kiválasztása: Automatikus, Manuális
• Menü nyelve: Angol (USA)
• Tápellátás: 9 V
• Csatlakozó típusa: Készülék - Európai csatlakozó
• Elem/Újratölthető akkumulátor: 8 x 1,5 V AA alkáli-mangán elem
• Kapacitás: 3000 mAh
• Üzemi feltételek 0 ... 50 °C, 10 ... 80% relatív páratartalom
• Tárolási feltételek 0 ... 50 °C, 10 ... 80% relatív páratartalom
• Méretek (H x Sz x M) 225 x 125 x 64 mm
• A Rogowski tekercsek egyéb méretei: 175 mm
• Súly 1010 g

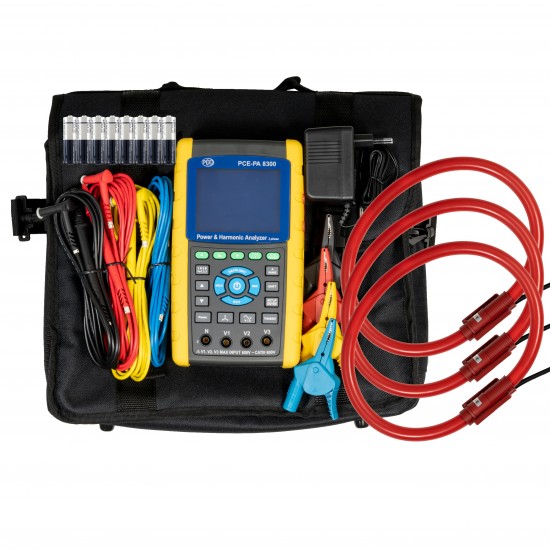

• 1 x Teljesítménymérő PCE-PA 8300-2-ICA
• 3 x Rogowski tekercs
• 4 x szigetelt krokodilcsipesz
• 4 x biztonsági mérőzsinór
• 6 x 1,5 V-os AA elem
• 1 x 9 V-os hálózati adapter
• 1 x hordtáska
• 1 x 2 GB-os SD memóriakártya
• 1 x felhasználói kézikönyv
• 1 x ISO kalibrációs tanúsítvány
