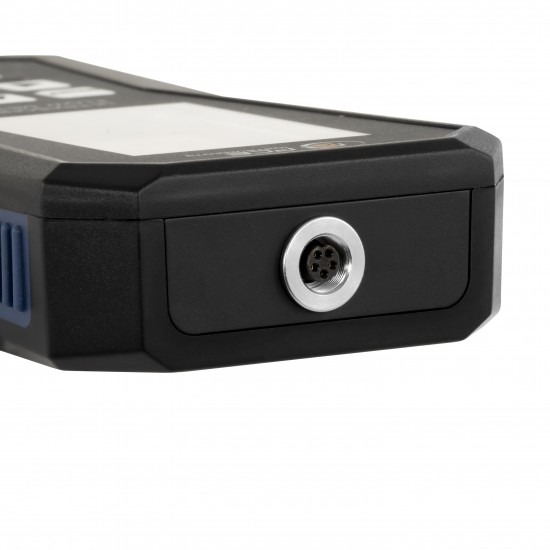

A gyorsulásmérő ideális mérőeszköz a rezgő alkatrészek, gépek és rendszerek gyors és pontos ellenőrzésére. Ez a gyorsulásmérő a külső rezgésérzékelőt használja a rezgéseltolódás (mérési tartomány 0,000 ... 3,9 mm), a rezgési sebesség (mérési tartomány 0,00 ... 399,9 mm/s) és a rezgésgyorsulás (mérési tartomány 0,0 ... 399) meghatározására. .9 m/s²). Különféle mérési paraméterek állnak rendelkezésre a gyorsulásmérőhöz, mint például az RMS, a csúcs, a csúcstól a csúcsig és a csúcstényező. A gyorsulásmérő olyan üzemmóddal rendelkezik, amely lehetővé teszi a mérések automatikus kiértékelését az ISO 10816-3 határértékei szerint. A gyorsulásmérő elemzi a mért értékeket, és a megfelelő jó/rossz értékelést jeleníti meg a kijelzőn.
A normál mérési mód mellett a gyorsulásmérő rendelkezik FFT üzemmóddal is. FFT módban a mért rezgéssebesség vagy rezgésgyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. Grafikus megjelenítésben a kiszámított FFT-vonalak a teljes frekvenciasáv átfogó nézetében, illetve párhuzamosan a zoom nézetben jelennek meg az egyes vonalak megjelenítéséhez.

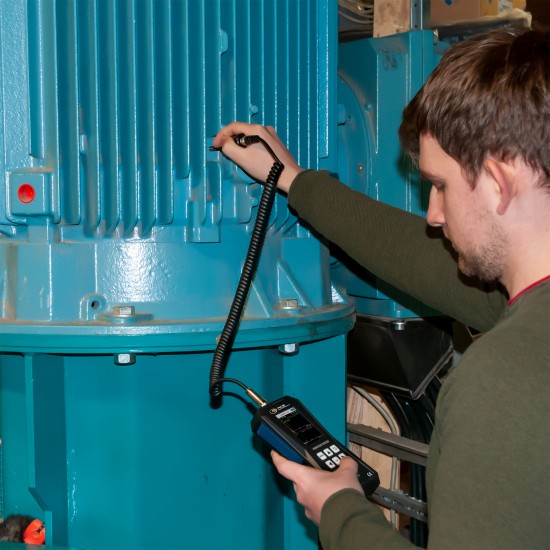

További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos mérési pontokon történő ismétlődő mérésekhez készült. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért az FFT rezgésmérőt széles körű mérési funkciói miatt gépek karbantartási és javítási munkáihoz használják.

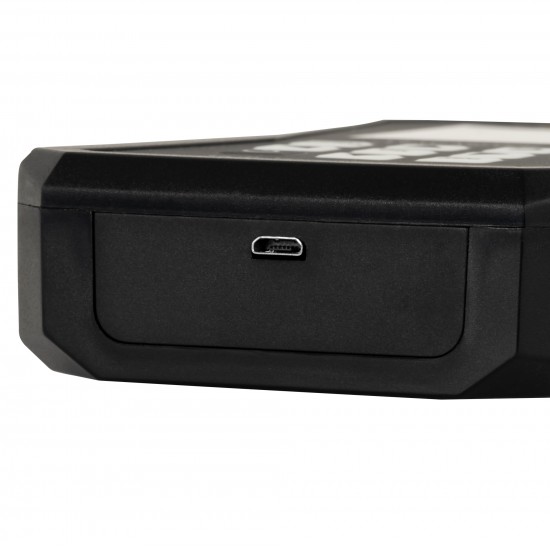

A különböző mérési funkciók megjelenített mérési adatai az FFT rezgésmérő belső memóriájával menthetők. Egy mérés után a gyorsulásmérőn tárolt mérési adatok a beépített micro-USB interfészen keresztül PC-re vihetők át. A gyorsulásmérő szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok a szoftveren keresztül CSV-fájlként exportálhatók további feldolgozás céljából. Annak érdekében, hogy a gyorsulásmérő mindig naprakész legyen, a szoftver a mérési adatok elemzése mellett automatikus firmware-frissítést is végezhet.
Tulajdonságok:
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT elemzés
- Útvonalmérés
- kézi olvasási memória
- automatikus ISO 10816-3 értékelés
- Belső memória
- 2,48" LCD kijelző
- újratölthető elem
- Micro USB interfész
Technikai adatok:
| Mérési tartomány | gyorsulás |
| | 0,0 ... 399,9 m/s² |
| Felbontás | 0,1 m/s² |
| Pontosság @ 160Hz | ±2% |
| Frekvenciatartomány | 10Hz...10kHz |
| | 1kHz...10kHz |
| | |
| Mérési tartomány | sebesség |
| | 0,00 ... 399,9 mm/s |
| Felbontás | 0,1 mm/s |
| Pontosság @ 160Hz | ±2% |
| Frekvenciatartomány | 10Hz...1kHz |
| | |
| Mérési tartomány | fordulatok száma |
| | 600…50000 RPM |
| |
| FFT gyorsulás | 10Hz…8kHz |
| FFT sebesség | 10Hz … 1kHz |
| Pontosság @ 160Hz | ±2% |
| FFT-vonalak száma | 2048 |
| Útvonalmérés | 100 útvonal, egyenként 100 géppel |
| | 100 mérési pont, egyenként 1000 mérési értékkel |
| | |
| Mérési tartomány | El |
| | 0,000 ... 3,9 mm |
| Felbontás | 1 µm |
| Pontosság @ 160Hz | ±2% |
| Frekvenciatartomány | 10Hz...200Hz |
| | |
| Mérési paraméterek | RMS, csúcs, csúcs-csúcs |
| | címer faktor |
| Kézi tárolás | 99 mappa, egyenként 50 mért értékkel |
| Adatgyűjtő | Különféle start/stop triggerek |
| | Mérési intervallum 1 s ... 12 óra között |
| | 50 memóriahely, egyenként 43200 leolvasással |
| Egységek | kapcsolható metrikus / angolszász |
| Kijelző | 2,48" LCD kijelző |
| Menü nyelvei | Angol, német, francia |
| | spanyol, olasz, holland |
| | portugál, török, lengyel |
| | Orosz, kínai, japán |
| Tápegység | Belső: LiPo akkumulátor (3,7 V, 2500 mAh) |
| | Külső: USB 5VDC, 500mA |
| Üzemelési idő | kb. 15 … 20 óra (a kijelző fényerejétől függően) |
| Működési és tárolási feltételek | Hőmérséklet: -20 ... +65 °C |
| | Páratartalom: 10% r. F … 95% r. F, |
| | (nem kondenzált) |
| Méretek | 165x85x32 mm |
| Súly | 239g |
| | |
| Műszaki adatok |
| Rezonancia frekvencia | 24 kHz |
| Keresztérzékenység | ≤ 5% |
| Túlterhelési határ | 5000 g (csúcs) |
| Üzemi és tárolási hőmérséklet | -55°C … +150°C |
| Ház anyaga | rozsdamentes acél és műanyag |
| Szerelési menet | ¼ - 28" |
| Méretek | Ø 29 x 81 mm |
| Súly (kábel nélkül) | 119g |

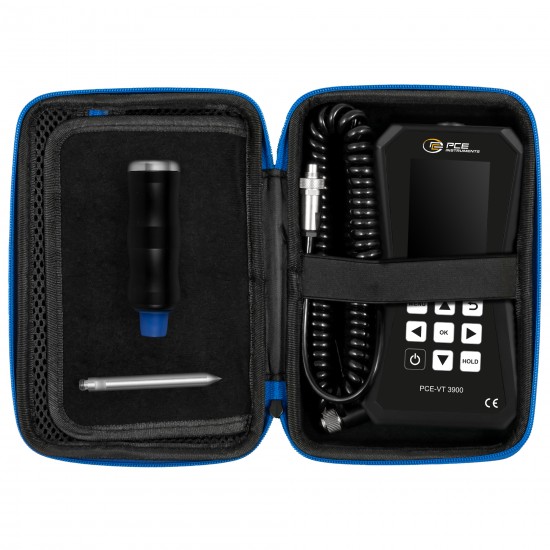

1 x PCE-VT 3900S gyorsulásmérő

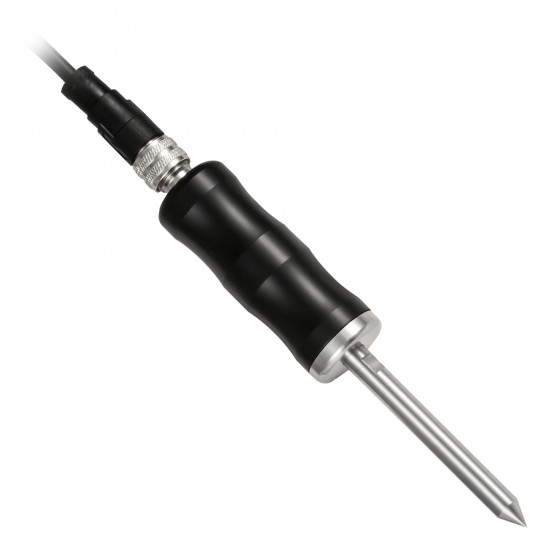

1 x érzékelő fogantyúval
1 x spirálkábel
1 x mérőhegy
1 x Micro USB kábel
1 x USB pendrive szoftverrel és útmutatóval
1 x Gyors üzembe helyezési útmutató
1 x szerviztáska
