  • Készlet információ: Gyári raktáron, általában 3-5 nap rendeléstől, sürgős esetben (felár ellenében) 1 nap
  • A kép illusztráció, a termékfejlesztések miatt eltérés lehetséges!
  • Cikkszám: PCE-PCM 3
124 180 Ft
Nettó ár: 97 780 Ft

Az ampermérővel gond nélkül mérhető 1000 A AC-ig terjedő váltakozó áram. Ugyanakkor az ampermérővel akár 1000 V AC / DC feszültség is mérhető. Így a látszólagos teljesítmény, a meddő teljesítmény és az aktív teljesítmény mérése 750 KW-ig is lehetséges a teljesítmény-szorítóval. Az ampermérő másik funkciója a bekapcsolási áram mérése. Sok fogyasztónak rendkívül nagy az áramellátása bekapcsoláskor. Ilyen mérés hagyományos ampermérővel nem lehetséges. Ez nem okoz gondot ezzel az ampermérővel.



Az ampermérő NCV (Not Connected Voltage) funkciójával ellenőrizhető, hogy van-e feszültség a vonalon, kontaktusmérés nélkül. Ez az ampermérőnek köszönhetően sokkal könnyebbé teszi a felhasználó munkáját. Az ampermérő a mérési funkció mellett a Bluetooth interfészen keresztül egy végberendezéshez is csatlakoztatható. A mérési adatok ezen a Bluetooth interfészen keresztül közvetlenül átvihetők az ampermérőből a végberendezésbe, ahol naplózható, elemezhető és elküldhető.

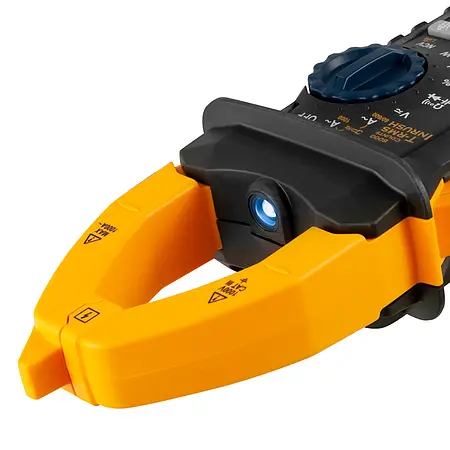

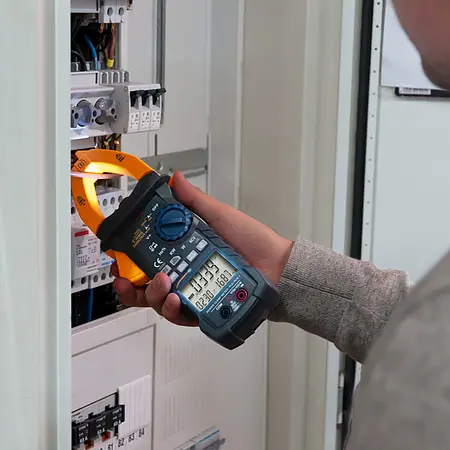

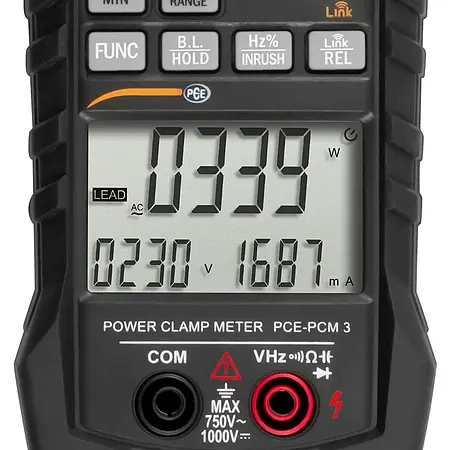

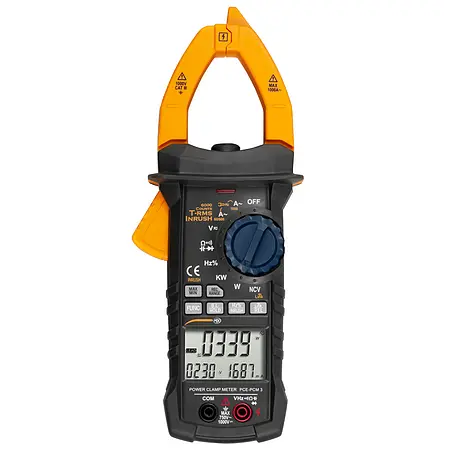

Amperemeter DisplayAmperemeter FrontAmperemeter KlemmeAmperemeter Anwendung

Tulajdonságok:

- Látszólagos / aktív / reaktív teljesítmény

- Mérés a 20. harmonikáig

- "Nincs csatlakoztatva feszültség" funkció

- Bemeneti áram mérése

- Árammérés 1000 AAC-ig

- Bluetooth interfész

Technikai adatok:





Környezeti körülmények 23 °C ± 5 °C, <75% relatív páratartalom

Mérési funkció





Árammérés AC





Mérési tartomány

felbontás

pontosság

60 A

0,01 A

± 2% + 8 számjegy

600 A

0,1 A

± 2% + 8 számjegy

1000 A

1 A

± 2% + 8 számjegy







maximális bemeneti áram 1000 A AC

Frekvenciatartomány 40 - 400 Hz







Mérési funkció





Bemeneti áram AC





Mérési tartomány

felbontás

pontosság

60 A

0,01 A

csak referenciaként

600 A

0,1 A

± 5% + 60 számjegy

1000 A

1 A

± 5% + 60 számjegy







Integrált idő: 100 ms



Mérési tartomány: 20 -1000 A



Frekvenciatartomány: 40 - 400 Hz







Mérési funkció





Feszültségmérés DC





Mérési tartomány

felbontás

pontosság

6 V

0,001 V

± 0,5% + 5 számjegy

60 V

0,01 V

± 0,5% + 5 számjegy

600 V

0,1 V

± 0,5% + 5 számjegy

1000 V

1 V

± 0,8% + 4 számjegy







Bemeneti impedancia: 10 MΩ

maximális bemeneti feszültség: 750 VAC (effektív érték) vagy 1000 VDC







Mérési funkció





Feszültségmérés AC





Mérési tartomány

felbontás

pontosság

6 V

0,001 V

± 0,6% + 4 számjegy

60 V

0,01 V

± 0,6% + 4 számjegy

600 V

0,1 V

± 0,6% + 4 számjegy

1000 V

1 V

± 0,8% + 4 számjegy







Bemeneti impedancia: 10 MΩ

maximális bemeneti feszültség: 750 VAC (effektív érték) vagy 1000 VDC

Frekvenciatartomány: 40 - 400 Hz







Mérési funkció





Frekvencia mérése





az aktuális mérési funkció





Mérési tartomány

felbontás

pontosság

99,99 Hz

0,01 Hz

± 1,5% + 5 számjegy

999,9 Hz

0,1 Hz

± 1,5% + 5 számjegy







Mérési tartomány: 10 - 1 kHz

A bemeneti jel mérési tartománya:> 20 AAC (effektív érték)

A bemenő áram a mérési frekvenciával növekszik.

maximális bemeneti áram: 1000 AAC (effektív érték)







Mérési funkció





Frekvencia mérése a





Feszültségmérési funkció





Mérési tartomány

felbontás

pontosság

99,99 Hz

0,01 Hz

± 1,5% + 5 számjegy

999,9 Hz

0,1 Hz

± 1,5% + 5 számjegy

9,999 kHz

0,001 kHz

± 1,5% + 5 számjegy







Mérési tartomány: 10 - 10 kHz

A bemeneti jel mérési tartománya:> 1 VAC (effektív érték)

A bemenő áram a mérési frekvenciával növekszik.

maximális bemeneti feszültség: 1000 VAC (effektív érték)







Mérési funkció





Frekvencia mérése





Mérési tartomány

felbontás

pontosság

9,999 Hz

0,001 Hz

± 0,3% + 5 számjegy

99,99 Hz

0,01 Hz

± 0,3% + 5 számjegy

9,999 kHz

0,1 Hz

± 0,3% + 5 számjegy

999,9 Hz

0,001 kHz

± 0,3% + 5 számjegy

99,99 kHz

0,01 kHz

± 0,3% + 5 számjegy

999,9 kHz

0,1 kHz

± 0,3% + 5 számjegy

9,999 MHz

0,001 MHz

± 0,3% + 5 számjegy







Túlfeszültség-védelem: 1000 VDC vagy 750 V AC (tényleges érték)

Bemeneti feszültségtartomány> 2V

(amikor a bemeneti feszültség növekszik, a frekvencia is növekszik)







Mérési funkció





Üzemeltetési ciklus





Mérési tartomány

felbontás

pontosság

0,1 - 99,9%

0,1%

± 0,3% + 5 számjegy







Frekvenciatartomány: 10 - 10 kHz

Feszültségtartomány: 2 - 250 VAC (effektív érték)

(A feszültség a frekvenciával növekszik)



Üzemi ciklus (+; -)

Frekvenciatartomány: 10 - 1 kHz

Árammérési funkció

Bemeneti áram: 20 - 1000 AAC (effektív érték)



Üzemi ciklus (+; -)

Frekvenciatartomány: 10 - 1 kHz

Feszültségmérési funkció

Bemeneti áram: 1 - 750 VAC (effektív érték)



Bemeneti impedancia: 1MΩ







Mérési funkció





Ellenállás mérése





Mérési tartomány

felbontás

pontosság

600 Ω

0,1 Ω

± 0,8% + 3 számjegy

6 kΩ

0,001 kΩ

± 0,8% + 3 számjegy

60 kΩ

0,01 kΩ

± 0,8% + 3 számjegy

600 kΩ

0,1 kΩ

± 0,8% + 3 számjegy

6 MΩ

0,001 MΩ

± 2% + 5 számjegy

60 MΩ

0,1 MΩ

± 2% + 5 számjegy







Mérési feszültség: kb. 0,78 V

Túlfeszültség-védelem: 750 VDC, 1000 VAC (tényleges érték)







Mérési funkció





Folytonossági teszt





Mérési tartomány

felbontás

pontosság

600 Ω

0,1 Ω

-







Hangjelzés <50 Ω mellett

Vizsgálati feszültség: 1,48 V.

Túlfeszültség-védelem: 750 VDC, 1000 VAC (tényleges érték)







Mérési funkció





Kapacitásmérés





Mérési tartomány

felbontás

pontosság

9,999 nF

0,001 nF

± 3% + 5 számjegy

99,99 nF

0,01 nF

± 3% + 5 számjegy

999,9 nF

0,1 nF

± 3% + 5 számjegy

9,999 uF

0,001 uF

± 3% + 5 számjegy

99,99 uF

0,01 uF

± 3% + 5 számjegy

999,9 uF

0,1 uF

± 3% + 5 számjegy

9,999 mF

0,001 mF

± 3% + 5 számjegy

99,99 mF

0,01 mF

± 3% + 5 számjegy







Túlfeszültség-védelem: 750 VDC, 1000 VAC (tényleges érték)







Mérési funkció





Dióda mérés





Mérési tartomány

felbontás

pontosság

3 V

0,001 V

-







DC anódoldal: kb. 1 mA

DC katódoldal: kb. 3,2 V

Túlfeszültség-védelem: 750 VDC, 1000 VAC (tényleges érték)







Mérési funkció





Egyfázisú teljesítménymérés





Mérési tartomány

felbontás

pontosság

3 W / VA / var

0,01 W / VA / var

± 3% + 5 számjegy

100 W / VA / var

0,1 W / VA / var

± 3% + 5 számjegy

4000 W / VA / Var

1 W / VA / var

± 3% + 5 számjegy

10 kW / VA / var

0,01 kW / VA / var

± 3% + 5 számjegy

100kW / VA / Var

0,1 kW / VA / var

± 3% + 5 számjegy

750 kW / VA / Var

1 kW / VA / var

± 3% + 5 számjegy







A legkisebb mérőáram: 1 mA

A legkisebb mérőfeszültség: 1 V







Mérési funkció





Kapacitív / induktív teljesítménytényező





Mérési tartomány

felbontás

pontosság

0,1 - 1

0,001

± 5% + 5 számjegy







A legkisebb mérőáram: 1 mA

A legkisebb mérőfeszültség: 1 V









Mérési funkció





Harmonikus mérés





Mérési tartomány

felbontás

pontosság

1

-

± 3% + 10 számjegy

2 - 6

-

± 3,5% + 10 számjegy

7 - 8

-

± 4,5% + 10 számjegy

9 - 10

-

± 5% + 10 számjegy

11 - 15

-

± 7% + 10 számjegy

16 - 20

-

± 10% + 10 számjegy







A legkisebb mérőáram: 1 mA

A legkisebb mérőfeszültség: 1 V

A felbontás a feszültség mérési tartományától függ







Általános specifikációk:





Mérési tartomány

automatikus, manuális

maximális feszültségtartomány

1000 V DC vagy 750 V AC

maximális munkamagasság

2000 m

Kijelző

LCD

maximális kijelző

5999 számjegy

A mérési tartomány túllépése

"OL"

A mérési tartomány alulműködése

"-OL"

Mérési sebesség

3 Hz

Automatikus leállítás

30 perc múlva

Tápegység

9 V-os blokk akkumulátor

Akkumulátor jelzőfény

Szimbólum, ha az akkumulátor feszültsége túl alacsony

Hőmérsékleti együttható

0,1 x pontosság x °C *

Üzemeltetési feltételek

0 - 40 °C, 32 - 104 °F

Tárolási feltételek

-10 - 60 °C, 14 - 140 °F

Méretek

238 x 92 x 50 mm

Súly

kb. 420 g (elemekkel)





A pontosságot 18 - 28 °C, 65 - 83 °F. környezeti körülmények között adják meg.

* A hőmérséklet az üzemi körülmények és az aktuális környezeti hőmérséklet közötti különbségből adódik.





Példa:



Az aktuális környezeti hőmérséklet magasabb, mint az üzemi körülmények hőmérséklete

(50 °C (jelenlegi környezeti hőmérséklet)) - (40°C (az üzemi körülmények hőmérséklete)) = 10 °C

Az aktuális környezeti hőmérséklet alacsonyabb, mint az üzemi körülmények hőmérséklete

(0 °C (az üzemi körülmények hőmérséklete)) - (-5 °C (az aktuális környezeti hőmérséklet)) = 5 °C

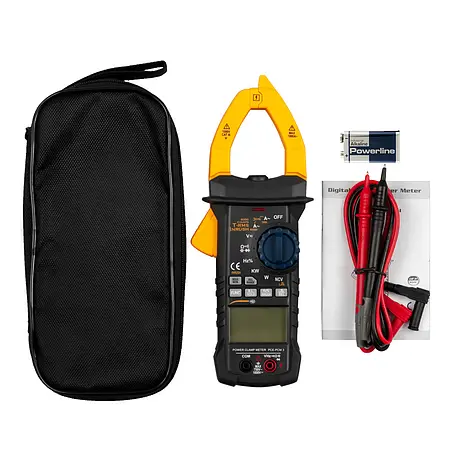

Szállítási tartalom:1 x ampermérő PCE-PCM 3, 1 x szállítóbőrönd, 1 x tesztvezeték készlet, 1 x 9 V-os blokk akkumulátor, 1 x használati utasításAmperemeter Lieferumfang
