PCE-BDM 20 Asztali multiméter

PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
Gyári raktáron, általában 3-5 nap rendeléstől, sürgős esetben (felár ellenében) 1 nap
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
PCE-BDM 20 Asztali multiméter
  • Készlet információ: Gyári raktáron, általában 3-5 nap rendeléstől, sürgős esetben (felár ellenében) 1 nap
  • A kép illusztráció, a termékfejlesztések miatt eltérés lehetséges!
  • Cikkszám: PCE-BDM 20
84 874 Ft
Nettó ár: 66 830 Ft

A digitális multiméter egy helyhez kötött munkahely multimétere. Az áram-, feszültség- és ellenállásmérések mellett a digitális multiméter például két hőelem segítségével is meg tudja mérni a hőmérsékletet, és meghatározhatja a vezetőképességet is. A digitális multiméter sokféle mérési feladatot képes végrehajtani. Közvetlen kapcsolat a számítógéppel a digitális multiméter hátulján található USB interfészen keresztül hozható létre. A digitális multiméter szoftverével ezután grafikusan és táblázatok segítségével élő elemzéseket lehet készíteni.



A digitális multiméter másik különlegessége a PASS / FAIL funkció. Ezzel a funkcióval az egyes mérési funkciókhoz beállíthatók a mért értékek céltartományai. A tényleges mért értéktől függően a digitális multiméter ekkor a kijelzőn „PASS” vagy „FAIL” (sikertelen) üzenetet jelenít meg. A digitális multimétert ezért használják például a minőségellenőrzésben. Az állítható fogantyú segítségével a digitális multiméter ergonómikus működtetéshez illeszthető a kezelő számára. A digitális multiméter fogantyúja munkahelyváltásra is használható. A digitális multiméter házának gumírozott élvédelme van, amely megakadályozza a sérüléseket.

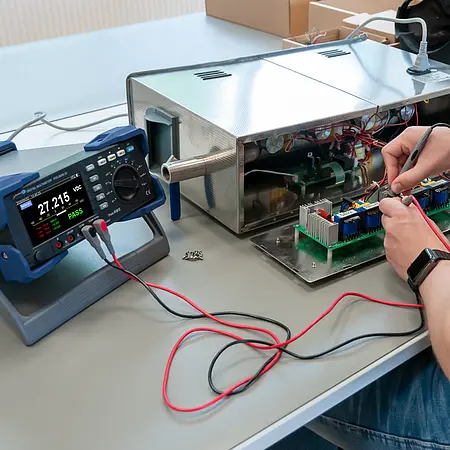

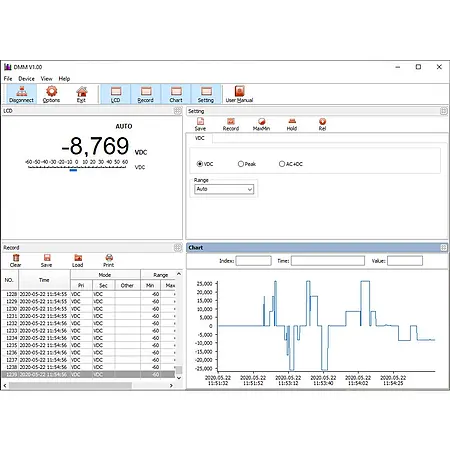

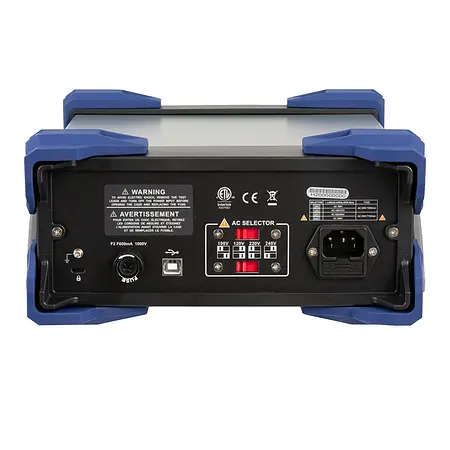

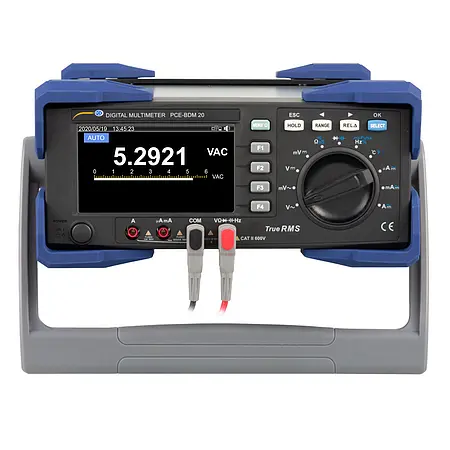

Digitalmultimeter PCE-BDM 20 DisplayDigitalmultimeter PCE-BDM 20 RückseiteDigitalmultimeter PCE-BDM 20 AnwendungDigitalmultimeter PCE-BDM 20 Software

 Tulajdonságok:

- Asztali multiméter megerősített házzal

- USB interfész PC-csatlakozáshoz

- PASS / FAIL funkció a minőségellenőrzéshez

- Kiterjedt mérési funkciók

- A mért értéket tedd összefüggésbe

- Mért érték oszlopdiagram kijelzővel


Technikai adatok:



Váltó áram



Mérési tartomány

Felbontás

Pontosság

60 mV

0,001 mV

± (0,6% 60 számjegy) @ 45 Hz - 1 kHz

600 mV

0,01 mV

± (0,3% 30 számjegy) @ 45 Hz - 1 kHz

6 V

0,0001 V

± (0,3% 30 számjegy) @ 45 Hz - 1 kHz

60 V

0,001 V

± (0,3% 30 számjegy) @ 45 Hz - 1 kHz

600 V

0,01 V

± (0,4% 30 számjegy) @ 45 Hz - 1 kHz

1000 V

0,1 V

± (0,6% 30 számjegy) @ 45 Hz - 1 kHz

Bemeneti impedancia:> 10MΩ

Túlfeszültség-védelem: 1000 V

Kijelző: True RMS a megfelelő mérési tartomány 10 - 100% -os mérési tartományában







Egyenáram

Mérési tartomány

Felbontás

Pontosság

60 mV

0,001 mV

± (0,025% + 20 számjegy)

600 mV

0,01 mV

± (0,025% + 5 számjegy)

6 V

0,0001 V

± (0,025% + 5 számjegy)

60 V

0,001 V

± (0,025% + 5 számjegy)

600 V

0,01 V

± (0,003% + 5 számjegy)

1000 V

0,1 V

± (0,003% + 5 számjegy)

Bemeneti impedancia:> 10MΩ

Túlfeszültség-védelem: 1000 V







Váltóáram + egyenáram

Mérési tartomány

Felbontás

Pontosság

60 mV

0,001 mV

± (1% + 80 számjegy) @ 50 Hz - 1 kHz

600 mV

0,01 mV

± (1% + 80 számjegy) @ 50 Hz - 1 kHz

6 V

0,0001 V

± (1% + 80 számjegy) @ 50 Hz - 1 kHz

60 V

0,001 V

± (1% + 80 számjegy) @ 50 Hz - 1 kHz

600 V

0,01 V

± (1% + 80 számjegy) @ 50 Hz - 1 kHz

1000 V

0,1 V

± (1,2% + 80 számjegy) @ 50 Hz - 1 kHz

Bemeneti impedancia:> 10MΩ

Túlfeszültség-védelem: 1000 V

Kijelző: True RMS a megfelelő mérési tartomány 10 - 100% -os mérési tartományában







Váltó áram

Mérési tartomány

Felbontás

Pontosság

600 µA

0,01 µA

± (0,6% + 40 számjegy) @ 45 Hz - 1 kHz

6000 µA

0,1 µA

± (0,6% + 20 számjegy) @ 45 Hz - 1 kHz

60 mA

0,001 mA

± (0,6% + 40 számjegy) @ 45 Hz - 1 kHz

600 mA

0,01 mA

± (0,6% + 20 számjegy) @ 45 Hz - 1 kHz

10 A

0,001 A

± (1% + 20 számjegy) @ 45 Hz - 1 kHz

Kijelző: True RMS a megfelelő mérési tartomány 10 - 100% -os mérési tartományában

Túlterhelés elleni védelem: µA és mA mérés: F biztosíték 0,6 A 1000 V Ø6 x 32 mm

10 A mérés: F 11 A 1000 V Ø 10 x 38 mm

Közel 20 A mérés esetén a mérési idő nem lehet hosszabb 30 másodpercnél.

A mérés után a mérőeszköznek kb. 10 percig kell pihennie.







Egyenáram

Mérési tartomány

Felbontás

Pontosság

600 µA

0,01 µA

± (0,8% + 20 számjegy)

6000 µA

0,1 µA

± (0,8% + 10 számjegy)

60 mA

0,001 mA

± (0,8% + 20 számjegy)

600 mA

0,01 mA

± (0,15% + 10 számjegy)

10 A

0,001 A

± (0,5% + 10 számjegy)

Túlterhelés elleni védelem: µA és mA mérés: F biztosíték 0,6 A 1000 V Ø6 x 32 mm

10 A mérés: F 11 A 1000 V Ø10 x 38 mm

A csaknem 20 A-os mérés nem tarthat tovább 30 másodpercnél.

A mérés után a mérőeszköznek kb. 10 percig kell pihennie.







Váltóáram + egyenáram

Mérési tartomány

Felbontás

Pontosság

600 µA

0,01 µA

± (0,8% + 40 számjegy) @ 50 Hz - 1 kHz

6000 µA

0,1 µA

± (0,8% + 20 számjegy) @ 50 Hz - 1 kHz

60 mA

0,001 mA

± (0,8% + 40 számjegy) @ 50 Hz - 1 kHz

600 mA

0,01 mA

± (0,8% + 20 számjegy) @ 50 Hz - 1 kHz

10 A

0,001 A

± (1,2% + 20 számjegy) @ 50 Hz - 1 kHz

Kijelző: True RMS a megfelelő mérési tartomány 10 - 100% -os mérési tartományában

Túlterhelés elleni védelem: µA és mA mérés: F biztosíték 0,6 A 1000 V Ø6 x 32 mm

10 A mérés: F 11 A 1000 V Ø10 x 38 mm

A csaknem 20 A-os mérés nem tarthat tovább 30 másodpercnél.

A mérés után a mérőeszköznek kb. 10 percig kell pihennie.







Ellenállás

Mérési tartomány

felbontás

pontosság

600 Ω

0,01Ω

REL módban: ± (0,05% + 10 számjegy)

6 kΩ

0,0001 kΩ

± (0,05% + 2 számjegy)

60 kΩ

0,001 kΩ

± (0,05% + 2 számjegy)

600 kΩ

0,01 kΩ

± (0,05% + 2 számjegy)

6 MΩ

0,0001 MΩ

± (0,3% + 10 számjegy)

60 MΩ

0,001 MΩ

± (2% +10 számjegy)

Túlfeszültség-védelem: 1000 V

60 MΩ mérési tartomány mellett a környezeti páratartalomnak <50% -nak kell lennie.







vezetőképesség

Mérési tartomány

Felbontás

Pontosság

60 nS

0,01 nS

± (2% + 10 számjegy)

Túlfeszültség-védelem: 1000 V

A mérési tartományban a környezeti páratartalomnak <50% -nak kell lennie.







Kapacitásmérés

Mérési tartomány

Felbontás

Pontosság

6 nF

0,001 nF

± (3% + 10 számjegy)

60 nF

0,01 nF

± (2,5% + 5 számjegy)

600 nF

0,1 nF

± (2% + 5 számjegy)

6 μF

0,001 μF

± (2% + 5 számjegy)

60 μF

0,01 μF

± (2% + 5 számjegy)

600 μF

0,1 μF

± (2% + 5 számjegy)

6 mF

1 μF

± (5% + 5 számjegy)

60 mF

10 μF

csak referenciaként

Túlfeszültség-védelem: 1000 V







Hőmérséklet

Mérési tartomány

Felbontás

Pontosság

-40 - 40 °C

1 °C

± (2,0% + 30 számjegy)

40 - 400 °C

1 °C

± (1,0% + 30 számjegy)

100 - 1000 °C

1 °C

± 2,5%

-40 - 104 °F

1 °F

± (2,5% + 50 számjegy)

104 - 752 °F

1 °F

± (1,5% + 50 számjegy)

752 - 1832 °F

1 °F

± 2,5%

Túlfeszültség-védelem: 1000 V

Kétcsatornás hőmérsékletmérés

Hőmérséklet-érzékelő: A K típus csak 230 °C alatti hőmérséklet mérésére vonatkozik







Frekvencia mérés

Mérési tartomány

Felbontás

Pontosság

60 Hz

0,001 Hz

± (0,02% + 8 számjegy)

600 Hz

0,01 Hz

± (0,01% + 5 számjegy)

6 kHz

0,0001 kHz

± (0,01% + 5 számjegy)

60 kHz

0,00 1kHz

± (0,01% + 5 számjegy)

600 kHz

0,01 kHz

± (0,01% + 5 számjegy)

6 MHz

0,0001 MHz

± (0,01% + 5 számjegy)

60 MHz

0,00 1MHz

± (0,01% + 5 számjegy)

Túlfeszültség-védelem: 1000 V

Bemeneti amplitúdó: 10 Hz - 30 MHz: 600 mV <a <30 Vrm>> 30 MHz: nincs megadva







Üzemeltetési ciklus arány

Mérési tartomány

Felbontás

Pontosság

10 - 90% @

0,01%

± (1,2% + 30 számjegy)

(10Hz - 2kHz)





Túlfeszültség-védelem: 1000 V

Emelkedési idő: <1 µs, a jel a ravaszt szintjén középre kerül







Impulzus szélesség

Mérési tartomány

Felbontás

Pontosság

250 mS

0,001 - 0,1 mS

± (1,2% + 30 számjegy)

Túlfeszültség-védelem: 1000 V

Emelkedési idő: <1 µs, a jel a ravaszt szintjén középre kerül

10 Hz - 200 kHz: impulzusszélesség> 2 µs

Az impulzus tartományt a jel frekvenciája korlátozza







Folytonossági teszt



Felbontás

Funkció leírás

0,01 Ω

Rövidzár riasztás: <10 Ω-tól, a riasztás> 50 Ω-tól kikapcsol

Túlfeszültség-védelem: 1000 V









Diodateszt



0,0001 V

A nyitott áramkör feszültsége kb. 3 V és a mérhető feszültségesés



A PN csomópont értéke <3 V. Folyamatos sípolás



jelzi a PN csomópont rövidzárlatát. A tipikus feszültség



a szilícium PN csatlakozás 0,5 - 0,8 V között van.

Túlfeszültség-védelem: 1000 V





A pontosságra vonatkozó további előírások megtalálhatók a kezelési útmutatóban





További leírás



Interfész

USB-adapter

Tápfeszültség

100 - 240 V állítható

Környezeti feltételek

23 °C ± 5 °C, <75% relatív páratartalom

Méretek

310 x 240 x 120 mm

Súly

kb. 3713 g

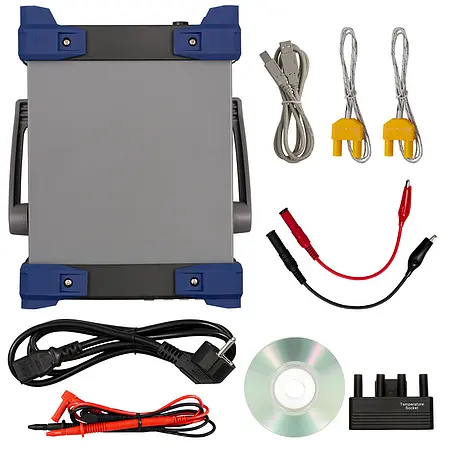

Szállítási tartalom:1 x digitális multiméter PCE-BDM 20, 1 x USB-kábel, 1 x csatlakozó adapter hőelemekhez, 2 x K típusú hőelemek x szoftver, 2 x krokodil kapcsok, 1 x tápkábel, 1 x használati utasításDigitalmultimeter PCE-BDM 20 Lieferumfang
