PCE-VT 3950S Rezgésméro készülék

A rezgésmérő ideális mérőműszer rezgő alkatrészek, gépek és rendszerek gyors és precíz vizsgálatához. Külső rezgésérzékelő segítségével ez a mérőműszer meghatározza az elmozdulást (mérési tartomány 0,000 - 3,9 mm), a sebességet (mérési tartomány 0,00 - 399,9 mm/s) és a gyorsulást (mérési tartomány 0,0 - 399,9 m/s²). A mérőműszer különféle mérési paramétereket kínál, mint például az RMS, a csúcs, a csúcstól csúcsig terjedő érték és a csúcstényező. Rendelkezik egy olyan móddal, amely automatikusan kiértékeli a méréseket az ISO 10816-3 szabvány határértékei szerint. A mérőműszer elemzi a mért értékeket, és megjeleníti a megfelelő sikeres/sikertelen értékelést. A beépített akkumulátor kapacitása 2500 mAh, és közvetlenül tölthető az integrált micro-USB porton keresztül. A rezgésmérő egy olyan móddal van felszerelve, amely lehetővé teszi a mérések automatikus kiértékelését az ISO 10816-3 szabvány határértékei szerint. A standard mérési mód mellett a rezgésmérő FFT móddal is rendelkezik. FFT módban a mért rezgési sebesség vagy gyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. A kiszámított FFT vonalak grafikusan jelennek meg a teljes frekvenciasáv áttekintésében, és egyidejűleg nagyított nézetben az egyes vonalak megjelenítéséhez. További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos helyeken végzett ismétlődő mérésekre lett kifejlesztve. Ez lehetővé teszi különböző pontok szisztematikus mérését. Ezért átfogó mérési funkcióinak köszönhetően a rezgésmérő gépek karbantartási és javítási munkáihoz használható. A rezgésmérő belső memóriája lehetővé teszi a különböző mérési funkciókból származó megjelenített mérési adatok mentését. Mérés után a rezgésmérőn tárolt adatok az integrált micro-USB interfészen keresztül PC-re vihetők át. A rezgésmérő szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. További feldolgozáshoz a mérési adatok CSV fájlként exportálhatók a szoftver segítségével. A rezgésmérő eszköz naprakészen tartása érdekében a mérési adatok elemzése mellett a szoftveren keresztül automatikus firmware-frissítés is elvégezhető.

• Mobil rezgésméréshez
• Mérési tartomány akár 399,9 m/s²-ig
• FFT analízis
• Útvonalmérés
• Manuális adattárolás
• Automatikus ISO 10816-3 kiértékelés
• Belső memória
• 2,48"-os LCD kijelző
• Újratölthető akkumulátor
• Micro-USB csatlakozó

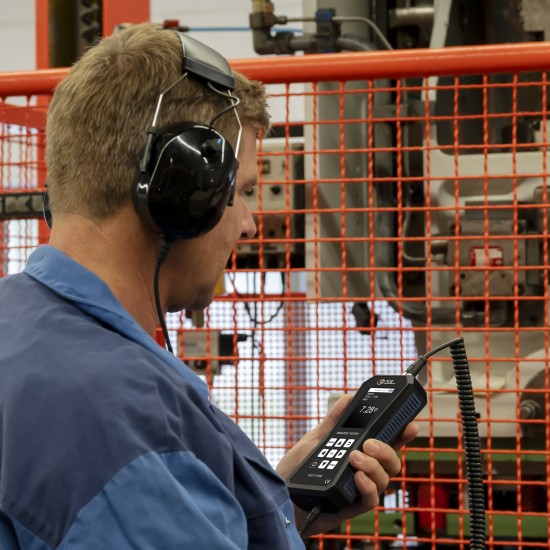

• Fejhallgatóval együtt

• Gyorsulás
• Mérési tartomány 0 ... 399,9 ft/s²
• Felbontás 0,1 ft/s²
• Pontosság ±2%
• Frekvenciatartomány 10 Hz ... 10 kHz
• Optikai forgási sebesség
• Mérési tartomány 600 ... 50 000 ford/perc
• Sebesség
• Mérési tartomány 0 ... 399,9 km/h
• Felbontás 0,1 mm/s
• Pontosság ±2%
• Frekvenciatartomány 10 Hz ... 1 kHz
• Elmozdulás
• Mérési tartomány 0 ... 3,9 hüvelyk
• Felbontás 1 hüvelyk
• Pontosság ±2%
• Frekvenciatartomány 10 Hz ... 200 Hz
• Érzékelő
• Megnevezés PCE-VT 3xxxS
• Méretek Ø 29 x 81 mm
• További leírás: Rezonanciafrekvencia: 24 kHz, Keresztmetszeti érzékenység: Δ 5%, Tönkremeneteli határérték: 5000 g (csúcs), Ház anyaga: Rozsdamentes acél acél, Rögzítési menet: ¼ - 28 UNF
• Általános műszaki adatok
• Mérési csatornák száma: 1
• Mérési funkciók: RMS, Csúcs, Csúcs-Csúcs, Amplitúdótényező
• FFT: Gyorsulás: 10 Hz ... 8 kHz, Sebesség: 10 Hz ... 1 kHz, Pontosság 160 Hz-en: ±2%, FFT vonalak száma: 2048, Útvonalmérés: 100 útvonal, mindegyikben 100 géppel, 100 mérési pont, mindegyikben 1000 méréssel
• Frekvencia: 10 ... 10000 Hz
• Kijelző típusa: LCD
• Kijelző mérete: 2,8 hüvelyk
• Tárolóközeg: Belső memória
• Tárolási kapacitás: 2 160 000 érték
• Tárolási intervallum: 1 s
• Tárolási intervallum: akár 12 perc.
• Csatolófelület: Micro-USB, 3,5 mm-es jack
• Menü nyelve: angol (amerikai), német, francia, spanyol, olasz, holland, portugál, török, lengyel, orosz, kínai, japán
• Védelmi osztály (eszköz): IP52
• Tápellátás: Akkumulátor: 3,7 V, USB: 5 VDC, 500 mA
• Kapacitás: 2500 mAh
• Üzemi körülmények: -20 ... 65 °C, 10 ... 95% relatív páratartalom
• Tárolási körülmények: -20 ... 65 °C, 10 ... 95% relatív páratartalom
• Méretek (H x Sz x M): 165 x 85 x 32 mm
• Egyéb méretek: Rezgésérzékelő Ø 29 x 81 mm, Fejhallgató-csatlakozó 3,5 mm
• Súly: 239 g
• Egyéb súlyok: Rezgésérzékelő 119 g

• 1 x PCE-VT 3950S rezgésmérő

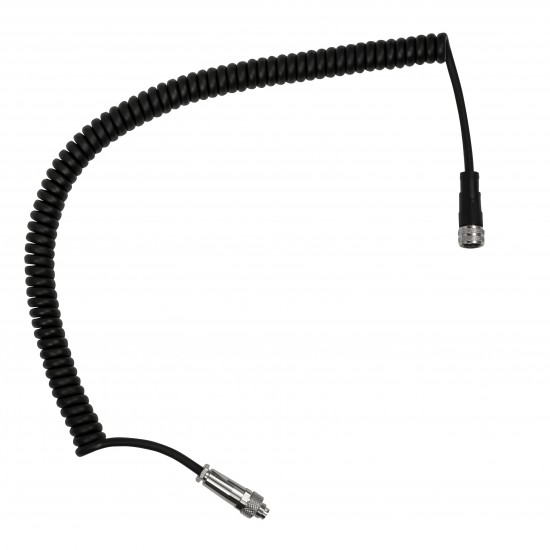

• 1 x PCE-VT 3xxx érzékelő tekercses kábellel
• 1 x PCE-VT NP tűszonda
• 1 x Micro-USB kábel
• 1 x USB flash meghajtó szoftverrel és utasításokkal
• 1 x Gyors üzembe helyezési útmutató
• 1 x Hordtáska
• 1 x Fejhallgató
